Metalreducerende krydser rørfuger lavet af galvaniseret rustfrit stål

Krydsrør er en rørfitting, der bruges i skæringspunktet mellem fire rør. Det kan have et indløb og tre forretninger, eller det kan have et indløb og en afsætningsmarked. Outlet og indløbsdiametre kan være den samme eller forskellige.

Når grenrørstørrelsen er mindre end hovedrørstørrelsen, kalder vi det normalt et reducerende kors. Dette opnår den krævede strømning og tryk gennem rørsystemet. Disse reduktion af tværrørets montering har ofte en tendens til at have opløsningsmiddel-svejsede stikkontakter eller kvindelige threaded ender.

Rustfrit stålreducerende kryds er vidt brugt i VVS-systemer. De er fittings, der forbinder forskellige rør sammen og tillader at transformation af stien. Disse reducerende kryds hjælper væsker med at bevæge sig på en sikker måde.

At reducere krydsfittings er mindre almindeligt i generelle industrielle applikationer. Der er kun et par situationer, hvor der bruges reduktion af tværfittings, såsom brandsprinklere på nødsystemer eller havearbejde, indenlandske applikationer osv.

Indledning

Reduktion af kors
Punkt	Rustfrit stål reducerer korset
Standard	ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 EN: EN10253-1, EN10253-2 GB: GB/T12459, GB/T13401, HG/T21635, HG/T21631
Materiale	Rustfrit stål ocr18ni9 klasse, 0cr18ni9ti, 1cr18ni9ti; 304, 304L, 316, 316L, 317, 317L, 321, 321H Dual-fase rustfrit stål ASTM A815-S31803 、 S32750 、 S32760 Super Steel ASTM 904L 、 B366-N08904 、 A403-WP317、317L
Overflade	Varm galvaniseret
Type	Bulgeformning
størrelse	½ "-48"
Leveringstid	Inden for 5-30 dage efter modtagelse af forudbetalt
Pakning	Pakning normalt med krydsfiner sager med hvert produkt godt fyldt med film.
Anvendelse	Kraftproduktion, petrokemisk, skibsbygning, papirfremstilling, kemisk, farmaceutisk og fabrikation.

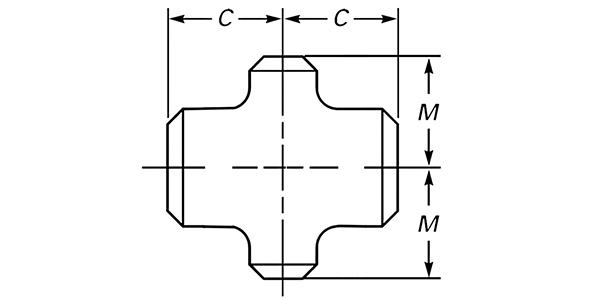

Nominel rørstørrelse		O.D. ved skrå		Center-til-ende
NPS		Løbe	Outlet	Kør c	Outlet m
½	¼	0.84	0.54	1.00	1.00
½	3/8	0.84	0.68	1.00	1.00
¾	3/8	1.05	0.68	1.12	1.12
¾	½	1.05	0.84	1.12	1.12
1	½	1.32	0.84	1.50	1.50
1	¾	1.32	1.05	1.50	1.50
1¼	½	1.66	0.84	1.88	1.88
1¼	¾	1.66	1.05	1.88	1.88
1¼	1	1.66	1.32	1.88	1.88
1½	½	1.90	0.84	2.25	2.25
1½	¾	1.90	1.05	2.25	2.25
1½	1	1.90	1.66	2.25	2.25
1½	1¼	1.90	1.66	2.25	2.25
2	¾	2.38	1.05	2.50	1.75
2	1	2.38	1.32	2.50	2.00
2	1¼	2.38	1.66	2.50	2.25
2	1½	2.38	1.90	2.50	2.38
2½	1	2.88	1.32	3.00	2.25
2½	1¼	2.88	1.66	3.00	2.50
2½	1½	2.88	1.90	3.00	2.62
2½	2	2.88	2.38	3.00	2.75
3	1¼	3.50	1.66	3.38	2.75
3	1½	3.50	1.90	3.38	2.88
3	2	3.50	2.38	3.38	3.00
3	2½	3.50	2.88	3.38	3.25
3½	1½	4.00	1.90	3.75	3.12
3½	2	4.00	2.38	3.75	3.25
3½	2½	4.00	2.88	3.75	3.50
3½	3	4.00	3.50	3.75	3.62
4	1½	4.50	1.90	4.12	3.38
4	2	4.50	2.38	4.12	3.50
4	2½	4.50	2.88	4.12	3.75
4	3	4.50	3.50	4.12	3.88
4	3½	4.50	4.00	4.12	4.00
5	2	5.56	2.38	4.88	4.12
5	2½	5.56	2.88	4.88	4.25
5	3	5.56	3.50	4.88	4.38
5	3½	5.56	4.00	4.88	4.50
5	4	5.56	4.50	4.88	4.62
6	2½	6.62	2.88	5.62	4.75
6	3	6.62	3.50	5.62	4.88
6	3½	6.62	4.00	5.62	5.00
6	4	6.62	4.50	5.62	5.12
6	5	6.62	5.56	5.62	5.38
8	3½	8.62	4.00	7.00	6.00
8	4	8.62	4.50	7.00	6.12
8	5	8.62	5.56	7.00	6.38
8	6	8.62	6.62	7.00	6.62
10	4	10.75	4.50	8.50	7.25
10	5	10.75	5.56	8.50	7.50
10	6	10.75	6.62	8.50	7.62
10	8	10.75	8.62	8.50	8.00
12	5	12.75	5.56	10.00	8.50
12	6	12.75	6.62	10.00	8.62
12	8	12.75	8.62	10.00	9.00
12	10	12.75	10.75	10.00	9.50
14	6	14.00	6.62	11.00	9.38
14	8	14.00	8.62	11.00	9.75
14	10	14.00	10.75	11.00	10.12
14	12	14.00	12.75	11.00	10.62
16	6	16.00	6.62	12.00	10.38
16	8	16.00	8.62	12.00	10.75
16	10	16.00	10.75	12.00	11.12
16	12	16.00	12.75	12.00	11.62
16	14	16.00	14.00	12.00	12.00
18	8	18.00	8.62	13.50	11.75
18	10	18.00	10.75	13.50	12.12
18	12	18.00	12.75	13.50	12.62
18	14	18.00	14.00	13.50	13.00
18	16	18.00	16.00	13.50	13.00
20	8	20.00	8.62	15.00	12.75
20	10	20.00	10.75	15.00	13.12
20	12	20.00	12.75	15.00	13.62
20	14	20.00	14.00	15.00	14.00
20	16	20.00	16.00	15.00	14.00
20	18	20.00	18.00	15.00	14.50
22	10	22.00	10.75	16.50	14.12
22	12	22.00	12.75	16.50	14.62
22	14	22.00	14.00	16.50	15.00
22	16	22.00	16.00	16.50	15.00
22	18	22.00	18.00	16.50	15.50
22	20	22.00	20.00	16.50	16.00
24	10	24.00	10.75	17.00	15.12
24	12	24.00	12.75	17.00	15.62
24	14	24.00	14.00	17.00	16.00
24	16	24.00	16.00	17.00	16.00
24	18	24.00	18.00	17.00	16.50
24	20	24.00	20.00	17.00	17.00
24	22	24.00	22.00	17.00	17.00
26	12	26.00	12.75	19.50	16.62
26	14	26.00	14.00	19.50	17.00
26	16	26.00	16.00	19.50	17.00
26	18	26.00	18.00	19.50	17.50
26	20	26.00	20.00	19.50	18.00
26	22	26.00	22.00	19.50	18.50
26	24	26.00	24.00	19.50	19.00
28	12	28.00	12.75	20.50	17.62
28	14	28.00	14.00	20.50	18.00
28	16	28.00	16.00	20.50	18.00
28	18	28.00	18.00	20.50	18.50
28	20	28.00	20.00	20.50	19.00
28	22	28.00	22.00	20.50	19.50
28	24	28.00	24.00	20.50	20.00
28	26	28.00	26.00	20.50	20.50
30	10	30.00	10.75	22.00	18.12
30	12	30.00	12.75	22.00	18.62
30	14	30.00	14.00	22.00	19.00
30	16	30.00	16.00	22.00	19.00
30	18	30.00	18.00	22.00	19.50
30	20	30.00	20.00	22.00	20.00
30	22	30.00	22.00	22.00	20.50
30	24	30.00	24.00	22.00	21.00
30	26	30.00	26.00	22.00	21.50
30	28	30.00	28.00	22.00	21.50
32	14	32.00	14.00	23.50	20.00
32	16	32.00	16.00	23.50	20.00
32	18	32.00	18.00	23.50	20.50
32	20	32.00	20.00	23.50	21.00
32	22	32.00	22.00	23.50	21.50
32	24	32.00	24.00	23.50	22.00
32	26	32.00	26.00	23.50	22.50
32	28	32.00	28.00	23.50	22.50
32	30	32.00	30.00	23.50	23.00
34	16	34.00	16.00	25.00	21.00
34	18	34.00	18.00	25.00	21.50
34	20	34.00	20.00	25.00	22.00
34	22	34.00	22.00	25.00	22.50
34	24	34.00	24.00	25.00	23.00
34	26	34.00	26.00	25.00	23.50
34	28	34.00	28.00	25.00	23.50
34	30	34.00	30.00	25.00	24.00
34	32	34.00	32.00	25.00	24.50
36	16	36.00	16.00	26.50	22.00
36	18	36.00	18.00	26.50	22.50
36	20	36.00	20.00	26.50	23.00
36	22	36.00	22.00	26.50	23.50
36	24	36.00	24.00	26.50	24.00
36	26	36.00	26.00	26.50	24.50
36	28	36.00	28.00	26.50	24.50
36	30	36.00	30.00	26.50	25.00
36	32	36.00	32.00	26.50	25.50
36	34	36.00	34.00	26.50	26.00
38	18	38.00	18.00	28.00	23.50
38	20	38.00	20.00	28.00	24.00
38	22	38.00	22.00	28.00	24.50
38	24	38.00	24.00	28.00	25.00
38	26	38.00	26.00	28.00	25.50
38	28	38.00	28.00	28.00	25.50
38	30	38.00	30.00	28.00	26.50
38	32	38.00	32.00	28.00	27.00
38	34	38.00	34.00	28.00	27.50
38	36	38.00	36.00	28.00	28.00
40	18	40.00	18.00	29.50	24.50
40	20	40.00	20.00	29.50	25.00
40	22	40.00	22.00	29.50	25.50
40	24	40.00	24.00	29.50	26.00
40	26	40.00	26.00	29.50	26.50
40	28	40.00	28.00	29.50	26.50
40	30	40.00	30.00	29.50	27.50
40	32	40.00	32.00	29.50	28.00
40	34	40.00	34.00	29.50	28.50
40	36	40.00	36.00	29.50	29.00
40	38	40.00	38.00	29.50	29.50
42	16	42.00	16.00	30.00	25.00
42	18	42.00	18.00	30.00	25.50
42	20	42.00	20.00	30.00	26.00
42	22	42.00	22.00	30.00	26.00
42	24	42.00	24.00	30.00	26.00
42	26	42.00	26.00	30.00	27.50
42	28	42.00	28.00	30.00	27.50
42	30	42.00	30.00	30.00	28.00
42	32	42.00	32.00	30.00	28.00
42	34	42.00	34.00	30.00	28.00
42	36	42.00	36.00	30.00	28.00
42	38	42.00	38.00	30.00	28.00
42	40	42.00	40.00	30.00	28.00
44	20	44.00	20.00	32.00	27.00
44	22	44.00	22.00	32.00	27.00
44	24	44.00	24.00	32.00	27.50
44	26	44.00	26.00	32.00	27.50
44	28	44.00	28.00	32.00	27.50
44	30	44.00	30.00	32.00	28.00
44	32	44.00	32.00	32.00	28.00
44	34	44.00	34.00	32.00	28.50
44	36	44.00	36.00	32.00	28.50
44	38	44.00	38.00	32.00	29.00
44	40	44.00	40.00	32.00	29.50
44	42	44.00	42.00	32.00	30.00
46	22	46.00	22.00	33.50	28.50
46	24	46.00	24.00	33.50	28.50
46	26	46.00	26.00	33.50	29.00
46	28	46.00	28.00	33.50	29.00
46	30	46.00	30.00	33.50	29.00
46	32	46.00	32.00	33.50	29.50
46	34	46.00	34.00	33.50	29.50
46	36	46.00	36.00	33.50	30.00
46	38	46.00	38.00	33.50	30.00
46	40	46.00	40.00	33.50	30.50
46	42	46.00	42.00	33.50	31.00
46	44	46.00	44.00	33.50	31.50
48	22	48.00	22.00	35.00	29.00
48	24	48.00	24.00	35.00	29.00
48	26	48.00	26.00	35.00	30.00
48	28	48.00	28.00	35.00	30.00
48	30	48.00	30.00	35.00	30.00
48	32	48.00	32.00	35.00	31.00
48	34	48.00	34.00	35.00	31.00
48	36	48.00	36.00	35.00	31.00
48	38	48.00	38.00	35.00	32.00
48	40	48.00	40.00	35.00	32.00
48	42	48.00	42.00	35.00	32.00
48	44	48.00	44.00	35.00	33.00
48	46	48.00	46.00	35.00	33.00
