JIS G3459 Sømløs stålvarmeveksler Pipe Termisk ledningsevne Materiale

Varmevekslerrør bruges til at afkøle, varme eller genopvarme væsker, gasser og luft. Varmevekslerrør spiller en vigtig rolle i at lette varmeoverførselsprocessen ved at muliggøre udveksling af termisk energi mellem procesvæsken og skaldesiden.

For at kunne overføre varme godt, skal røret have god termisk ledningsevne. Da varme overføres gennem røret fra den varme side til den kolde side, er der en temperaturforskel på tværs af rørets bredde. Da rørmaterialer har forskellige tendenser til termisk at udvide sig ved forskellige temperaturer, forekommer termiske spændinger under drift. Dette inkluderer ikke spændinger forårsaget af det høje tryk genereret af selve væsken. Rørmaterialet skal også være kompatibelt med sidevæsken med skal-rør på lang sigt under driftsbetingelser (temperatur, tryk, pH osv.) For at minimere forringelse, såsom korrosion.

Valg af forkert rørmateriale kan resultere i rørlækage mellem skallen og rørets sider, hvilket resulterer i fluid krydskontaminering og mulig tryktab. Da røret er under pres i lang tid, vil der naturligvis forekomme træthed over tid, hvilket resulterer i lækage. Når dette sker, hvordan kan man reparere varmeudvekslingsrørene i varmeveksleren?

Lækage af varmeudvekslingsrør i trykfartøjer forekommer generelt to steder, den ene er forbindelsen mellem rørene, og den anden er lækage af selve røret.

(1) Lækage ved rustfrit stål varmevekslerrørforbindelser

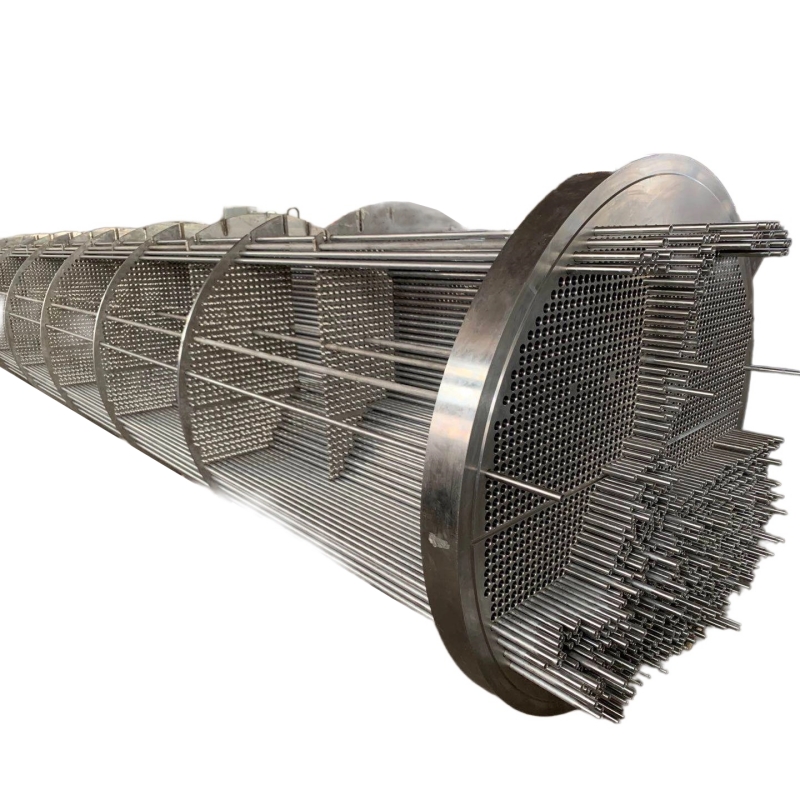

Der er tre hovedmetoder til at forbinde rør og rørplader: ekspansionsfuger, svejsning, svejsning og ekspansionsfuger. På grund af udsving i temperatur og tryk og den ujævne deformation af temperaturforskellen får ekspansionsrøret røret til at trække af, løsne og lække fra rørpladen. Komplementær ekspansion kan bruges til at eliminere lækage. Hvis det er ineffektivt, kan det gøres igen. Den supplerende ekspansion kan ikke være mere end tre gange, ellers vil dette medføre, at materialet ved rørpladehullet hærder på grund af koldt arbejde og bliver mindre stramt.

Hvis udvidelsen er ineffektiv, skal røret udskiftes eller svejses. Det skal bemærkes, at de omkringliggende rør efter svejsning skal udvides igen, fordi den termiske ekspansion og sammentrækning af rørpladen efter svejsning vil forårsage lækage i ekspansionsfugerne i andre omgivende rør. Hvis svejsningen mellem røret og rørpladen lækker, kan det repareres ved at slibe og reparere svejsningen.

(2) selve røret lækker

På grund af korrosion, slid, erosion, sedimentationskorrosion og andre grunde forårsager varmeudvekslingsrør ofte revner, perforeringer og lækager i rørene. Lækage af selve røret kan ikke repareres under normale omstændigheder. Hvis antallet af lækkende rør ikke er stort, kan du bruge koniske metalstik til at blokere begge ender af rørmunden. Hvis trykket på rørsiden er højt, skal du tilslutte det tæt og derefter svejse mere for pålidelighed. Længden af ​​metalstikket er generelt dobbelt så stor som rørets indre diameter, diameteren på den lille ende skal være lig med 85% af den indre diameter, og konisk er 1:10.

Hårdheden af ​​plugmaterialet skal være mindre end eller lig med rørets hårdhed. Ved tilslutning af rør for at eliminere lækager bør antallet af tilsluttede rør ikke overstige 10%. Når den ene ende af rustfrit stål varmeudvekslingsrør er beskadiget, kan den tegne rørreparationsmetode også bruges. Dette skyldes, at forlængelsesgraden af ​​rørrøret i rustfrit stål er 40%~ 45%. Når den samlede forlængelse af det tegnet rør ikke overstiger 12%, kan røret trækkes flere gange.
