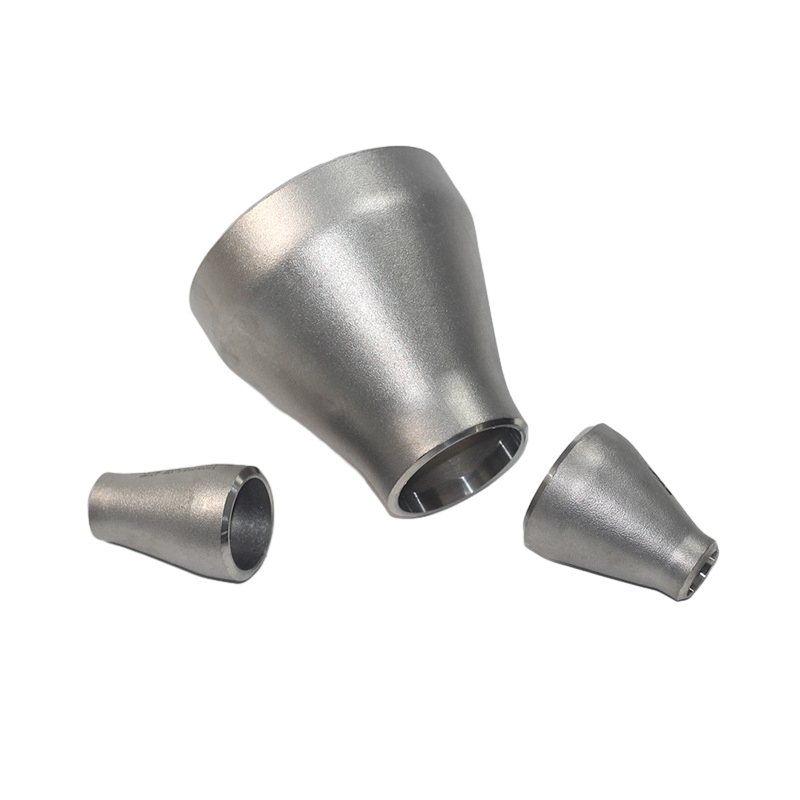

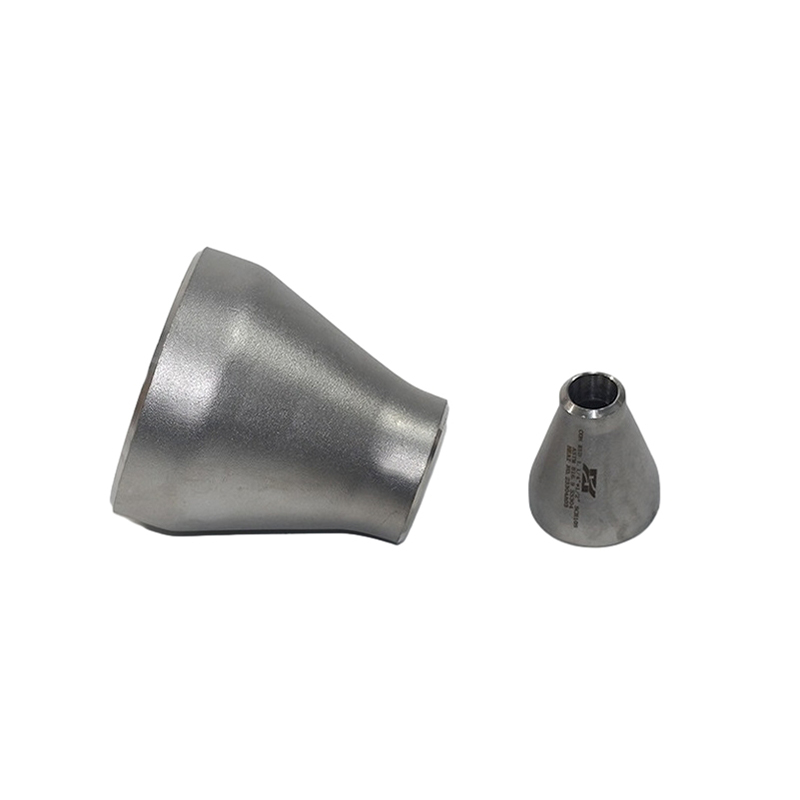

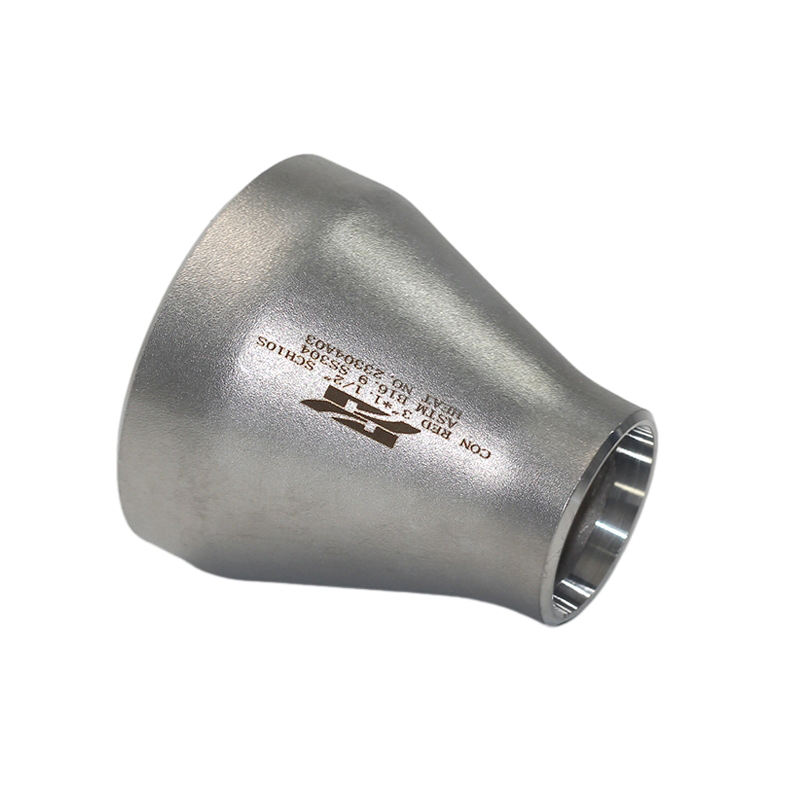

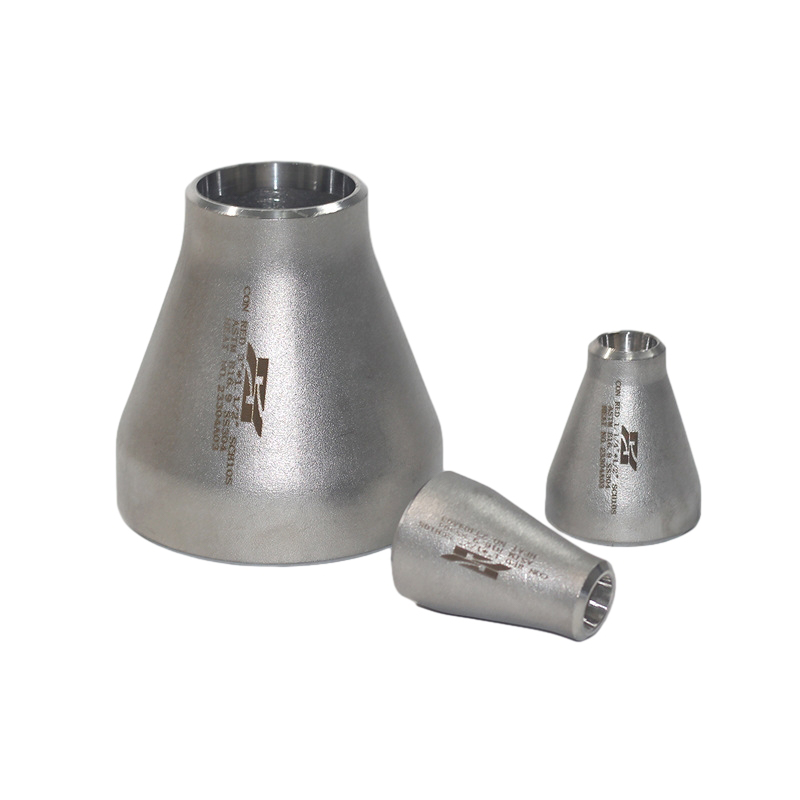

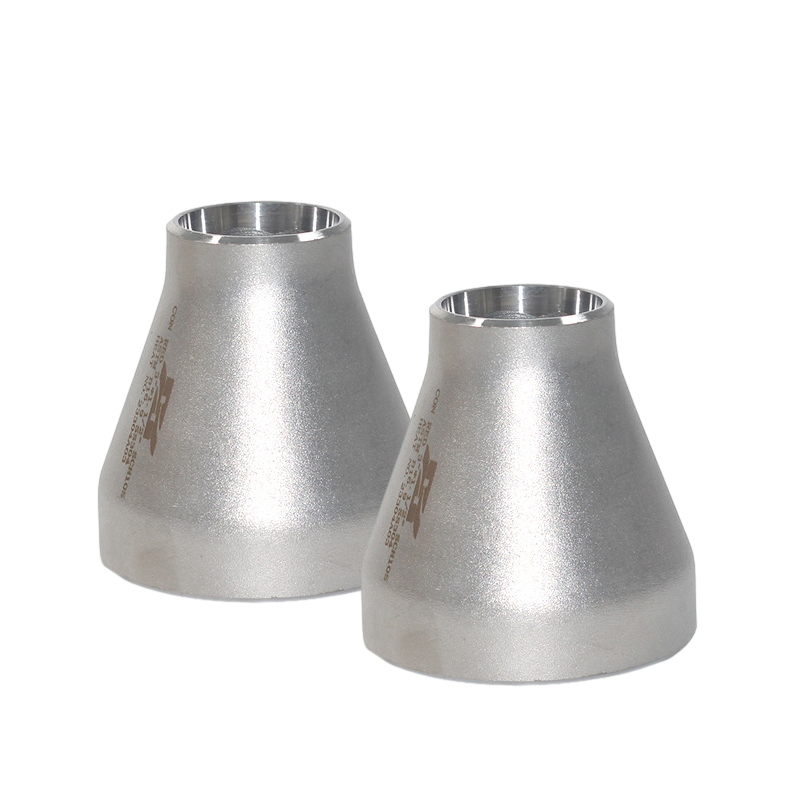

Tyk væg svejsbar 304 rustfrit stålrørkoncentriske reduktionsgruppe Fittings

Tyk væg svejsbar 304 rustfrit stålrørkoncentriske reduktionsgruppe Fittings

Et rørkoncentrisk reduktion af rustfrit stål er en rørbeslag, der består af to rør med forskellige diametre, og de to centrale akser i de to rør er nøjagtigt de samme, så det kaldes en koncentrisk reduktion og bruges til at forbinde rør i forskellige størrelser.

Rustfrit stålkoncentriske reducere er sammensat af et rør med en stor ydre diameter og en glat ydre overflade og et rør med en lille indre diameter. Porte på de to rør er helt på linje og fastgøres sammen med svejsning, stikkontakter eller gevindforbindelser. Denne struktur giver den koncentriske reduktionsmiddel mulighed for at overføre væske glat i rørsystemet og reducere væskens modstand og tryk.

Koncentriske reduktionsmænd er også lavet af rustfrit stål, såsom 304 rustfrit stål eller 316 rustfrit stål. Da rustfrit stål har korrosionsmodstand og høj temperaturresistens, er det velegnet til transmission og kontrol af en række medier. Valg af det rigtige materiale i rustfrit stål sikrer holdbarheden og pålideligheden af dit rørsystem.

Koncentriske reduktion af rørbeslag bruges normalt inden for ingeniørfelter, såsom vandtætning og forbedret beskyttelse. Fordelene er stabil forbindelse, god forsegling og evnen til at modstå store strømningshastigheder. Det bruges også ofte inden for hydropower -teknik i konstruktion. For eksempel i et badeværelsesdreneringssystem for at forbinde dræningsrør med forskellige diametre er det nødvendigt at bruge koncentriske reduktion af rørbeslag til at forbinde røret og drænrøret.

Forrige ：Høj styrke smedet 304 rustfrit stålrørkoncentriske reduktionsgruppe Fittings
NÆSTE:No next article

Indledning

Koncentriske reduktionsmænd
Punkt	Rustfrit stålrørkoncentriske reducere
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Materiale	304/304L, 316/316L osv
Overflade	Sand sprængning, pickling, sandrulling osv
Type	CNC -efterbehandlingsproces
størrelse	3/4-18 ”
Leveringstid	Inden for 5-30 dage efter modtagelse af forudbetalt
Pakning	Krydsfiner sager eller paller eller i henhold til kundernes krav
Anvendelse	Petroleum, kemisk, kraft, gas, metallurgi, skibsbygning, konstruktion osv.

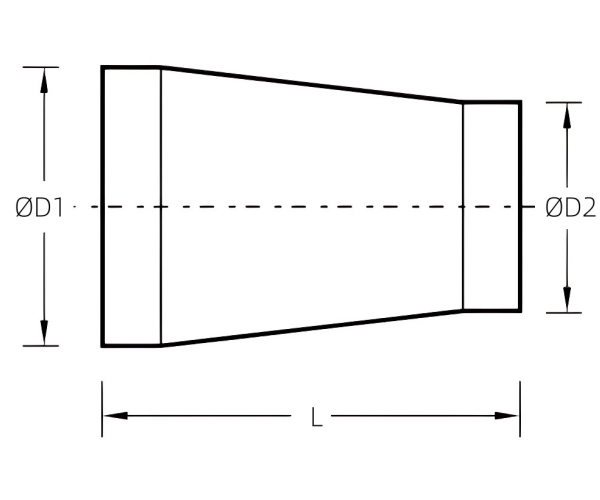

Enhed: mm

Nominel diameter	Udvendig diameter	Længde		Nominel diameter	Udvendig diameter	Længde
I	D1 × D2	L		I	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457,2 × 273,1	381.0
3/4 × 3/8	26,7 × 17,1	38.1		20 × 18	508,0 × 457,2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406,4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508,0 × 323,9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508,0
2 × 1 1/2	60,3 × 48,3	76.2		24 × 18	609,6 × 457,2
2 × 1 1/4	60,3 × 42,2			24 × 16	609,6 × 406,4
2 × 1	60,3 × 33,4			26 × 24	660,4 × 609,6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508,0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457,2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660,4 × 406,4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711,2 × 660,4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711,2 × 609,6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711,2 × 508,8
3 × 2	88,9 × 60,3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762,0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660,4
3 × 1 1/4	88,9 × 42,2			30 × 24	762,0 × 609,6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508,0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812,8 × 762,0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812,8 × 711,2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812,8 × 660,4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812,8 × 609,6
4 × 3 1/2	114,3 × 101,6	101.6		34 × 32	863,6 × 812,8	609.6
4 × 3	114,3 × 88,9			34 × 30	863,6 × 762,0
4 × 2 1/2	114,3 × 73,0			34 × 26	863,6 × 660,4
4 × 2	114,3 × 60,3			34 × 24	863,6 × 609,6
4 × 1 1/2	114,3 × 48,3			36 × 34	914,4 × 863,6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914,4 × 812,8
5 × 3 1/2	141,3 × 101,6			36 × 30	914,4 × 762,0
5 × 3	141,3 × 88,9			36 × 26	914,4 × 660,4
5 × 2 1/2	141,3 × 73,0			36 × 24	914,4 × 609,6
5 × 2	141,3 × 60,3			38 × 36	965,2 × 914,4	609.6
6 × 5	168,3 × 141,3	139.7		38 × 34	965,2 × 863,6
6 × 4	168,3 × 114,3			38 × 32	965,2 × 812,8
6 × 3 1/2	168,3 × 101,6			38 × 30	965,2 × 762,0
6 × 3	168,3 × 88,9			38 × 28	965,2 × 711,2
6 × 2 1/2	168,3 × 73,0			38 × 26	965,2 × 660,4
8 × 6	219,1 × 168,3	152.4		40 × 38	1016,0 × 965,2	609.6
8 × 5	219,1 × 141,3			40 × 36	1016,0 × 914,4
8 × 4	219,1 × 114,3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219,1 × 101,6			40 × 32	1016,0 × 812,8
10 × 8	273,1 × 219,1	177.8		40 × 30	1016,0 × 762,0
10 × 6	273,1 × 168,3			42 × 40	1066,8 × 1016,0	609.6
10 × 5	273,1 × 141,3			42 × 38	1066,8 × 965,2
10 × 4	273,1 × 114,3			42 × 36	1066,8 × 914,4
12 × 10	323,9 × 273,1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219,1			42 × 32	1066,8 × 812,8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762,0
12 × 5	323,9 × 141,3			44 × 42	1117,6 × 1066,8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117,6 × 1016,0
14 × 10	355,6 × 273,1			44 × 38	1117,6 × 965,2
14 × 8	355,6 × 219,1			44 × 36	1117,6 × 914,4
14 × 6	355,6 × 168,3			46 × 44	1168,4 × 1117,6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168,4 × 1064,8
16 × 12	406,4 × 323,9			46 × 40	1168,4 × 1016,0
16 × 10	406,4 × 273,1		46 × 36	1168,4 × 965,2
16 × 8	406,4 × 219,1		48 × 46	1219,2 × 1168,4	711.2
18 × 16	457,2 × 406,4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457,2 × 355,6		48 × 42	1219,2 × 1066,8
18 × 12	457,2 × 323,9		48 × 40	1219.2 × 1016.0
