Rørsystemer er ofte et komplekst netværk af sving, højdeændringer, fittings osv., Sjældent kører i en lige linje mellem processer, og den ideelle brug af rørbøjninger i et design eller et projekt spiller en vigtig rolle i korrekt funktion af det færdige system.

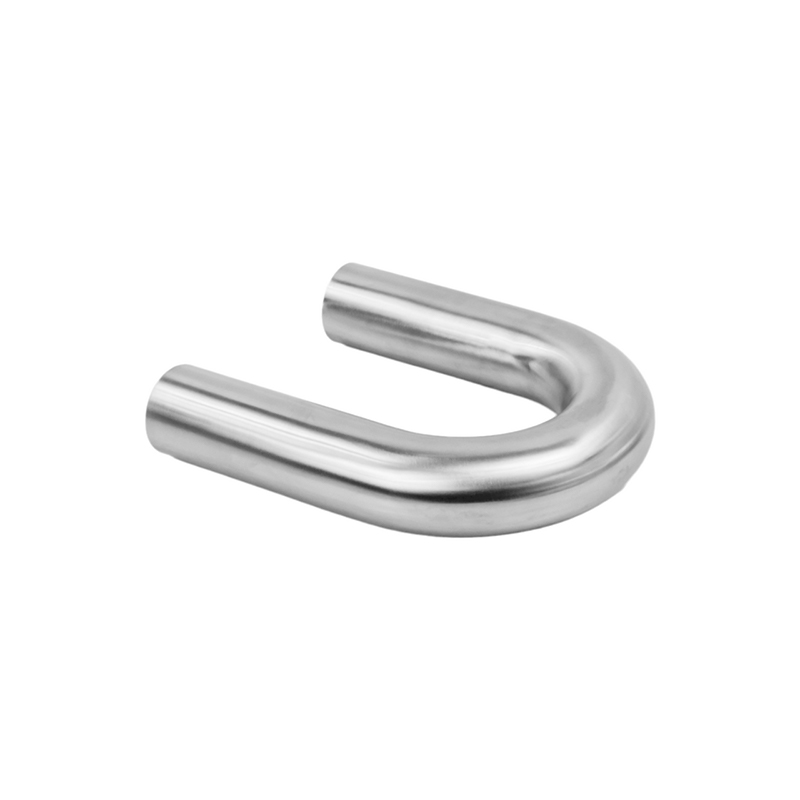

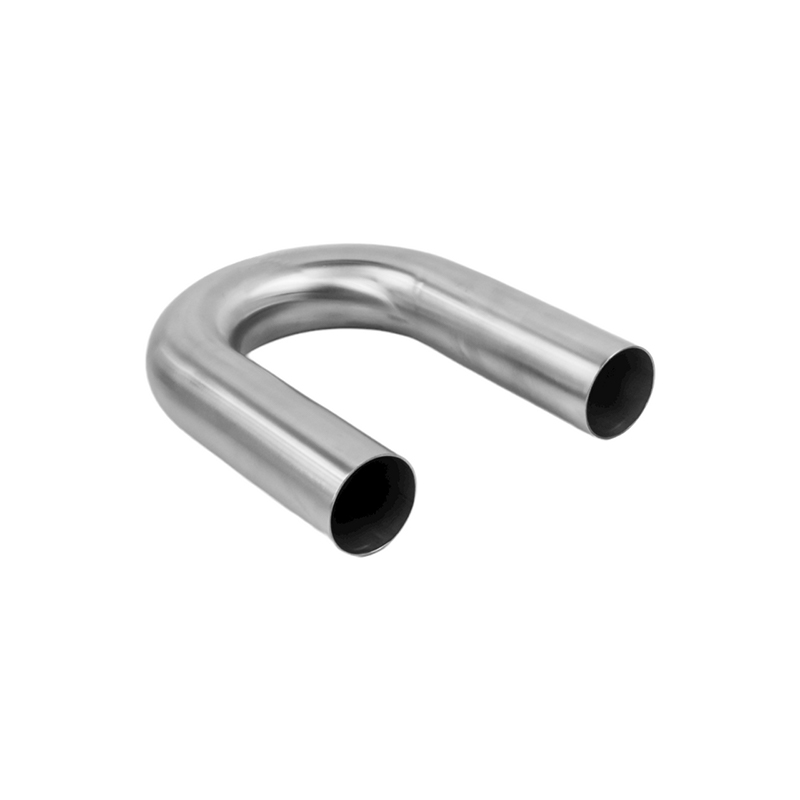

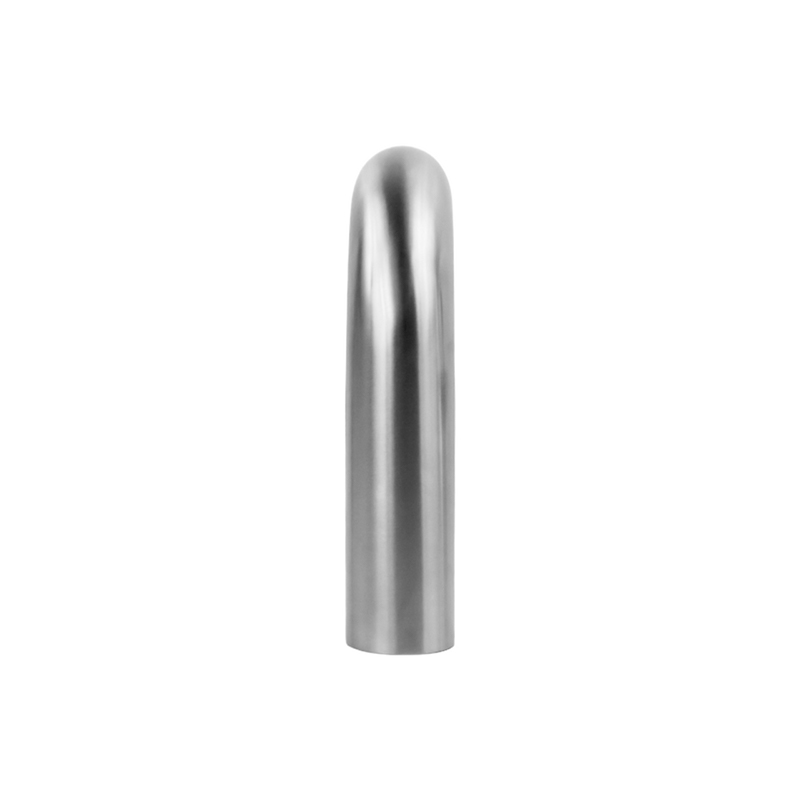

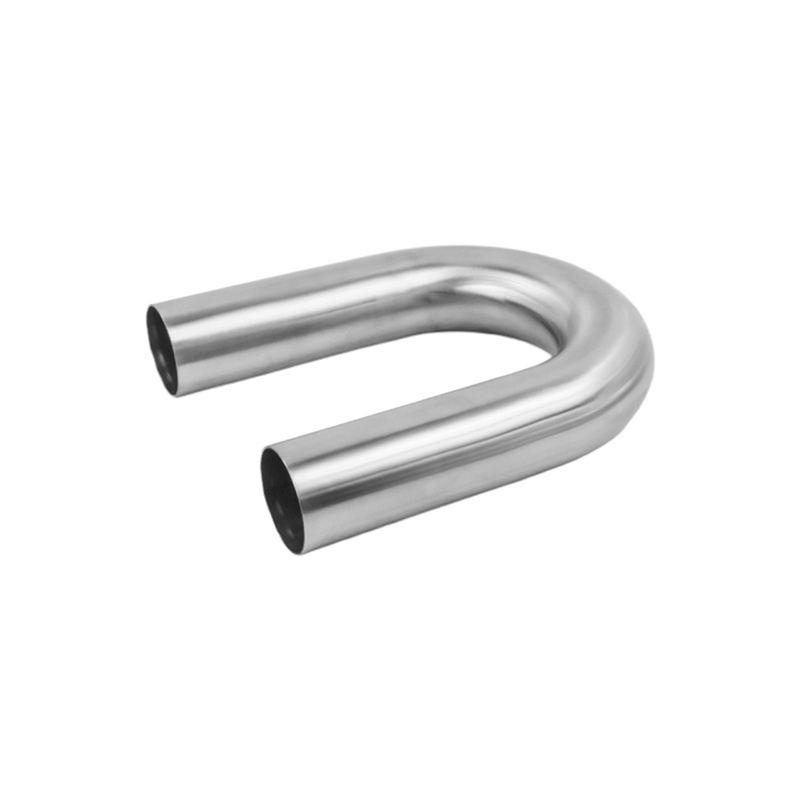

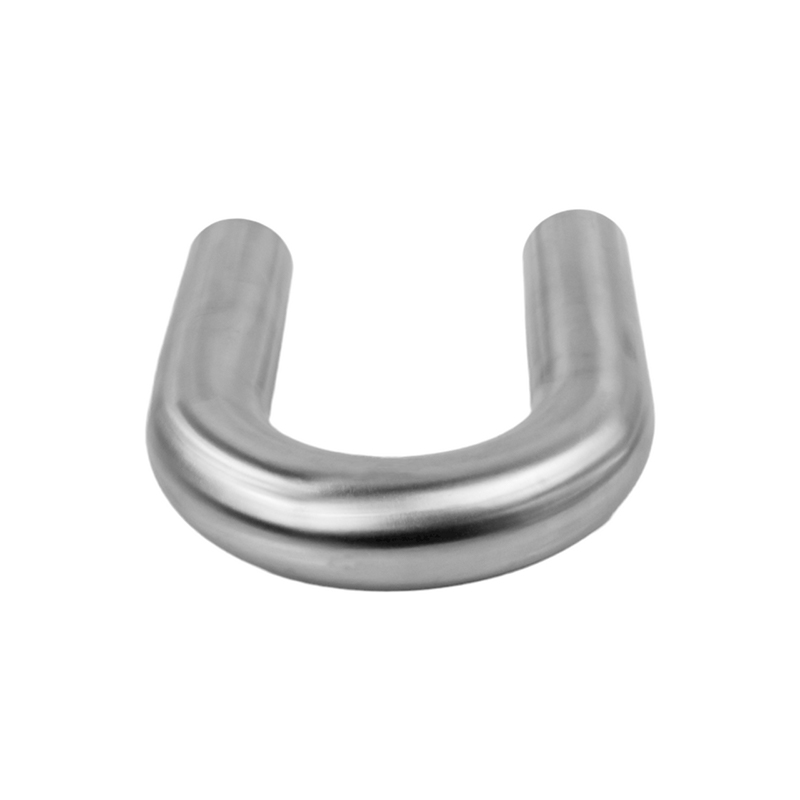

180 ° dornbøjninger er lavet af poleret premium grad 304 rustfrit stålrør ved hjælp af en CNC -dornbender og brugerdefineret dorn dør for at give en god bøjning uden rynker eller ridser, enderne er laserskåret, og bøjningerne er derefter fint poleret med 180 grit til sidst ultrasonisk renset.
304-klasse rustfrit stål er meget modstandsdygtig over for korrosion og slid, hvilket sikrer langvarig ydeevne og let svejses til mange andre dele med almindelige svejseværktøjer, selvom MIG eller TIG-svejsning anbefales for gode resultater.
Lr (lang radius i rustfrit stål (lang radius) har en midt-til-ansigt-dimension på 1,5 x diameter. De er en almindelig type albue og bruges, når pladsen er tilgængelig, og flow er mere kritisk.
Rustfrit stål 180 ° lange radiusrørbøjninger bruges i mange anvendelser, såsom olieraffinaderier, spildevandshåndteringssystemer, fødevareforarbejdningsindustri, petrokemisk industri og især i pneumatiske transportsystemer.
Funktioner på 80 ° dornbøjninger
Rynkefri, ingen opstart buler, ingen ridning eller score, ekstremt lav ovalitet, visuelt æstetisk overflade, benforlængelse på hver side, afbørrede savkanter.
Indledning
| 180 ° lange radiusrør bøjer | |
| Punkt | Rustfrit stål 180 ° Lang radiusrør bøjer |
| Standard | GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; JIS B2311 |
| Materiale | Rustfrit stål 304/316 |
| Overflade | Poleret |
| Type | Svejset |
| størrelse | NPS 1/2-42 ” |
| Leveringstid | Inden for 5-30 dage efter modtagelse af forudbetalt |
| Pakning | Boble taske kartonboks |
| Anvendelse | Biludstødningssystem, maskiner tilbehør, olie, kemisk industri, vandbeskyttelse osv. |

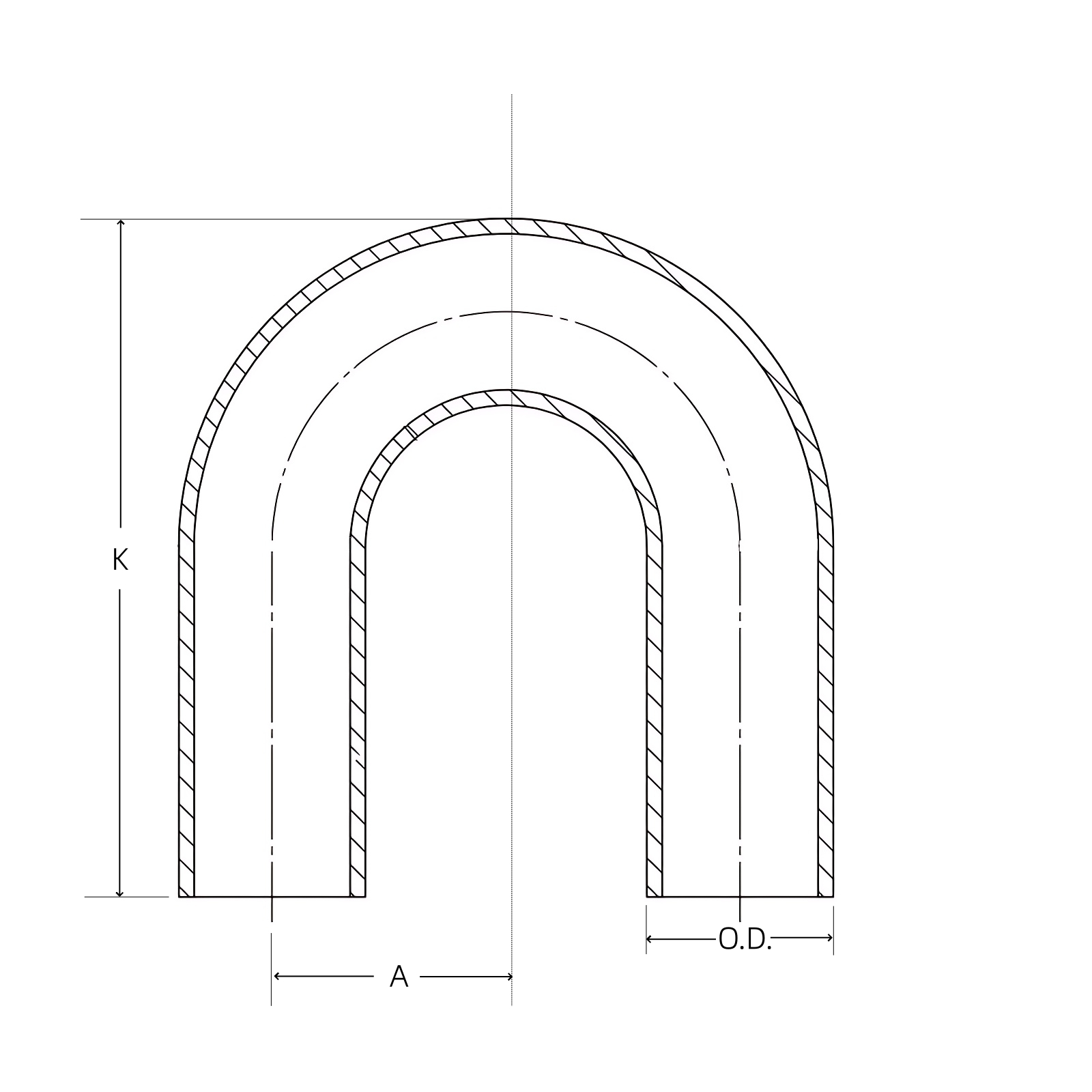

| NPS | O.D. | EN | K | Vægtykkelse | ||||||||||||
|
|
|
|
| Lys Væg | Sch | Sch | Std | Sch | Sch | X-sig | Sch | Sch | Sch | Sch | Sch | Xx Stg |
| 1/2 | 0.840 | 1 1/2 | 1 7/8 | 0.083 | - | -- | 0.109 | 0.109 | -- | 0.147 | 0.147 | -- | -- | -- | 0.188 | 0.294 |
| 3/4 | 1.050 | 1 1/8 | 1 11/16 | 0.083 | -- | -- | 0.113 | 0.113 | -- | 0.154 | 0.154 | -- | -- | -- | 0.219 | 0.308 |
| 1 | 1.315 | 1 1/2 | 2 3/16 | 0.109 | -- | -- | 0.133 | 0.133 | -- | 0.179 | 0.179 | -- | -- | -- | 0.250 | 0.358 |
| 1 1/4 | 1.660 | 1 7/8 | 2 3/4 | 0.109 | -- | -- | 0.140 | 0.140 | -- | 0.191 | 0.191 | -- | -- | -- | 0.250 | 0.382 |
| 1 1/2 | 1.900 | 2 1/4 | 3 1/4 | 0.109 | -- | -- | 0.145 | 0.145 | -- | 0.200 | 0.200 | -- | -- | -- | 0.281 | 0.400 |
| 2 | 2.375 | 3 | 4 3/16 | 0.109 | -- | -- | 0.154 | 0.154 | -- | 0.218 | 0.218 | -- | -- | -- | 0.344 | 0.436 |
| 2 1/2 | 2.875 | 3 3/4 | 5 3/16 | 0.120 | -- | -- | 0.203 | 0.203 | -- | 0.276 | 0.276 | -- | -- | -- | 0.375 | 0.552 |
| 3 | 3.500 | 4 1/2 | 6 1/4 | 0.120 | -- | -- | 0.216 | 0.216 | -- | 0.300 | 0.300 | -- | -- | -- | 0.438 | 0.600 |
| 3 1/2 | 4.000 | 5 1/4 | 7 1/4 | 0.120 | -- | -- | 0.216 | 0.216 | -- | 0.318 | 0.318 | -- | -- | -- | -- | 0.636 |
| 4 | 4.500 | 6 | 8 1/4 | 0.120 | -- | -- | 0.237 | 0.237 | -- | 0.337 | 0.337 | -- | 0.438 | -- | 0.531 | 0.674 |
| 5 | 5.563 | 7 1/2 | 10 5/16 | 0.134 | -- | -- | 0.258 | 0.258 | -- | 0.375 | 0.375 | -- | 0.500 | -- | 0.625 | 0.750 |
| 6 | 6.625 | 9 | 12 5/16 | 0.134 | -- | -- | 0.280 | 0.280 | -- | 0.432 | 0.432 | -- | 0.562 | -- | 0.719 | 0.864 |
| 8 | 8.625 | 12 | 16 5/16 | 0.148 | 0.250 | 0.277 | 0.322 | 0.322 | 0.406 | 0.500 | 0.500 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 |
| 10 | 10.750 | 15 | 20 3/8 | 0.165 | 0.250 | 0.307 | 0.365 | 0.365 | 0.500 | 0.500 | 0.594 | 0.719 | 0.844 | 1.000 | 1.125 | 1.000 |
| 12 | 12.750 | 18 | 24 3/8 | 0.180 | 0.250 | 0.330 | 0.375 | 0.406 | 0.562 | 0.500 | 0.688 | 0.844 | 1.000 | 1.125 | 1.312 | 1.000 |
| 14 | 14.000 | 21 | 28 | 0.250 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.500 | 0.750 | 0.938 | 1.094 | 1.250 | 1.406 | -- |
| 16 | 16.000 | 24 | 32 | 0.250 | 0.312 | 0.375 | 0.375 | 0.500 | 0.656 | 0.500 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | -- |
| 18 | 18.000 | 27 | 36 | 0.250 | 0.312 | 0.438 | 0.375 | 0.562 | 0.750 | 0.500 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | -- |
| 20 | 20.000 | 30 | 40 | 0.250 | 0.375 | 0.500 | 0.375 | 0.594 | 0.812 | 0.500 | 1.031 | 1.281 | 1.500 | 1.750 | 1.969 | -- |
| 24 | 24.000 | 36 | 48 | 0.250 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.500 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | -- |
| 30 | 30.000 | 45 | 60 | 0.312 | 0.500 | 0.625 | 0.375 | -- | -- | 0.500 | -- | -- | -- | -- | -- | -- |
| 36 | 36.000 | 54 | -- | 0.312 | 0.500 | 0.625 | 0.375 | 0.750 | -- | 0.500 | -- | -- | -- | -- | -- | -- |
| 42 | 42.000 | 63 | -- | -- | -- | -- | 0.375 | -- | -- | 0.500 | -- | -- | -- | -- | -- | -- |
Grundlagt i 2007 og flyttede til Longyou Economic Development Zone, Zhejiang -provinsen, i 2022. Det dækker et område på 130.000 kvadratmeter, mere end 30 produktionslinjer, 300 arbejdstagere, 20 F & U -personer, 30 inspektionsfolk og et årligt output på 50.000 tons.
Det er bestået ISO9001: 2008 Kvalitetsstyringssystem, PED 97/23/EF EU Pressure Equipment Directive Certification, China Special Equipment Manufacturing License (Pressure Tube) TS -certificering, ASME -certificering, Provincial Enterprise Standardization Management System, ISO14000: 2004 Environment Management System, Cleaner Production (Green Enterprise), og en række certifikater, såvel som Kinas klassificeringssamfund (CCS), American BureUs ShipeUs (Green Enterprise), og en række certifikater, såvel som Kinas klassificeringssamfund (CCS), American BureUs Shipu af SHIPIC British Register of Shipping (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) og Korean Register of Shipping (KR) Factory Certification.
De vigtigste produkter inkluderer rustfrit stålrør, rørbeslag, flanger, ventiler osv., Som er vidt brugt i olie, kemisk industri, nuklear industri, smelte, skibsbygning, farmaceutiske stoffer, mad, vandkonservancy, elektrisk strøm, nyt energi, mekanisk udstyr og andre felter. Virksomheden overholder virksomhedens princip for "kvalitet for overlevelse, omdømme for udvikling" og tjener helhjertet enhver kunde til at skabe en win-win-situation.
