Asa Socket Flange （SW Flange) Forhindre penetrering af rørboringen

Asa Socket Flange （SW Flange) Forhindre penetrering af rørboringen

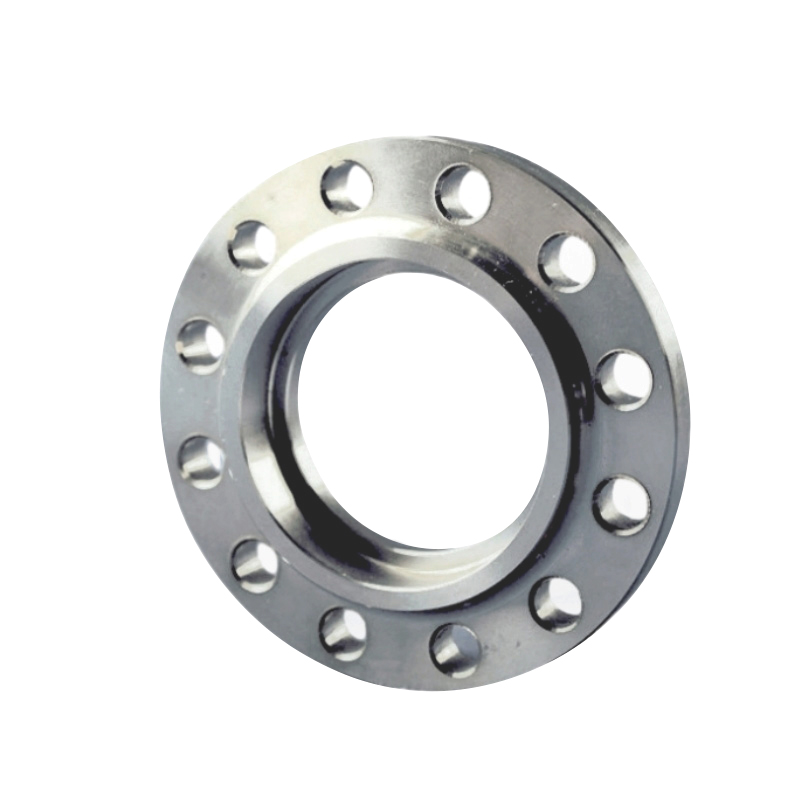

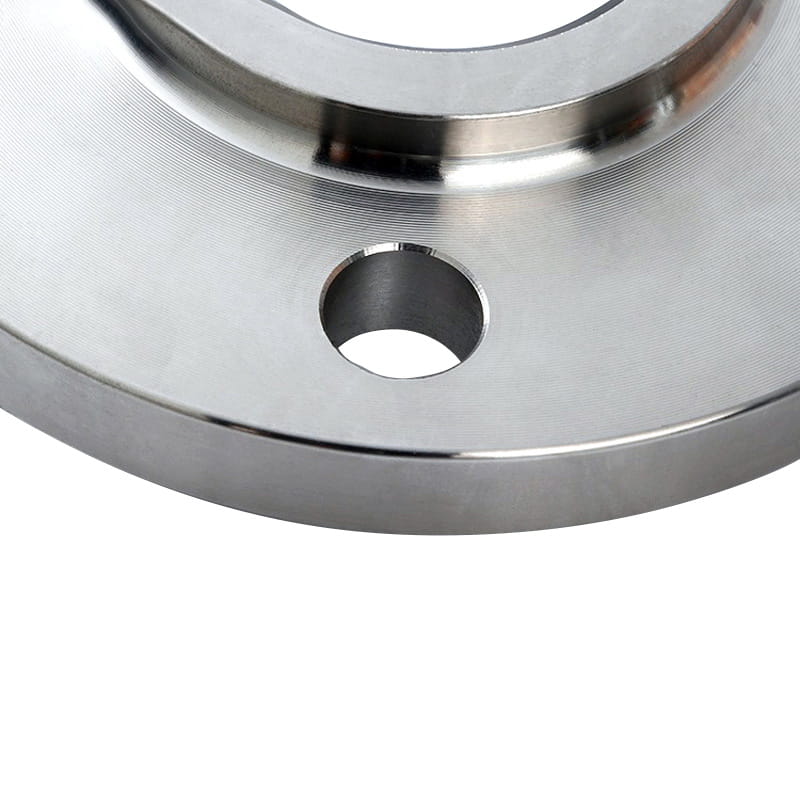

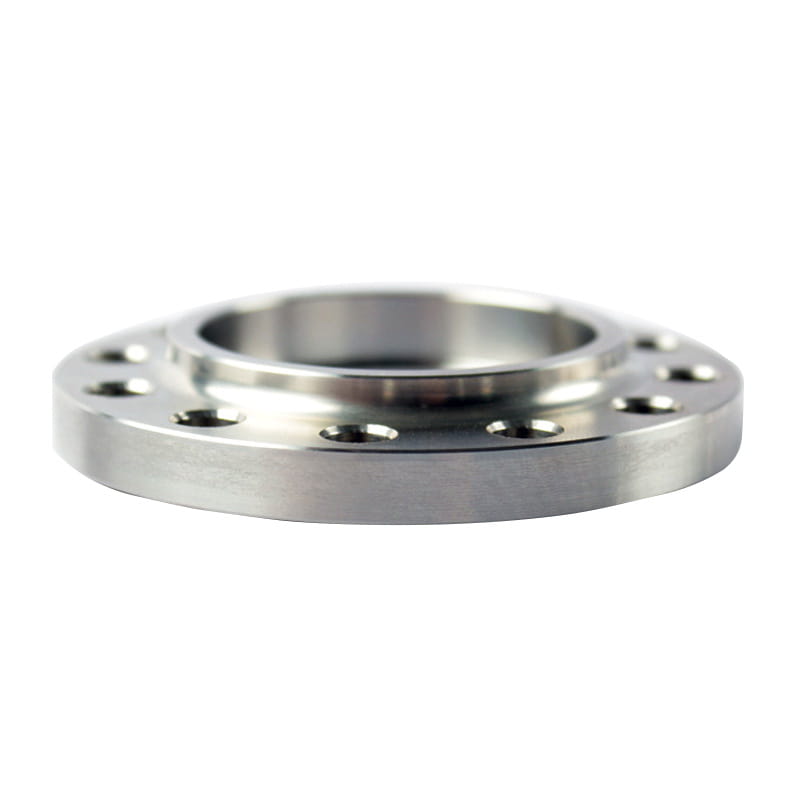

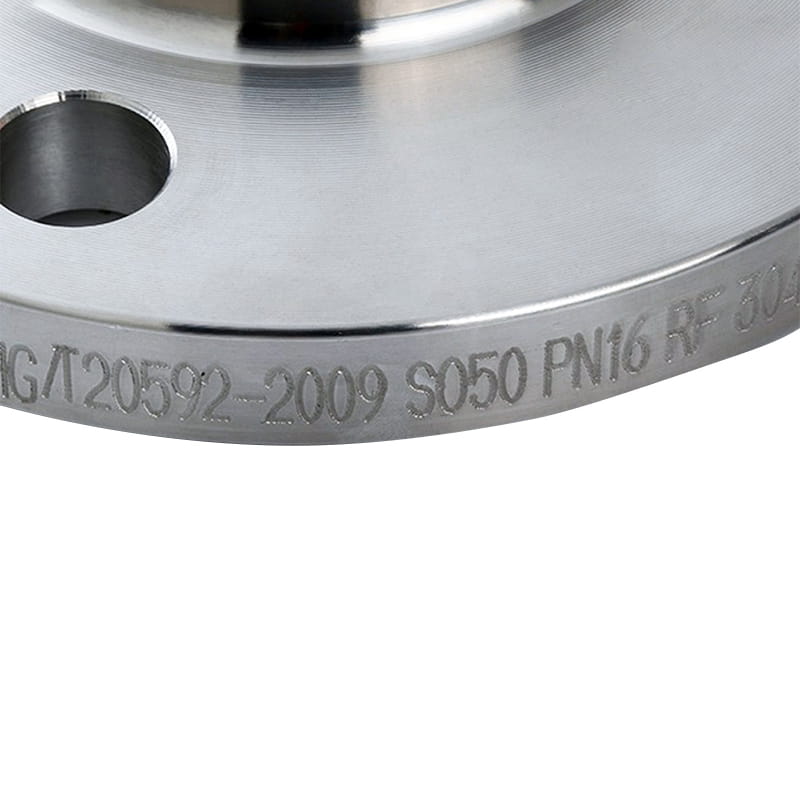

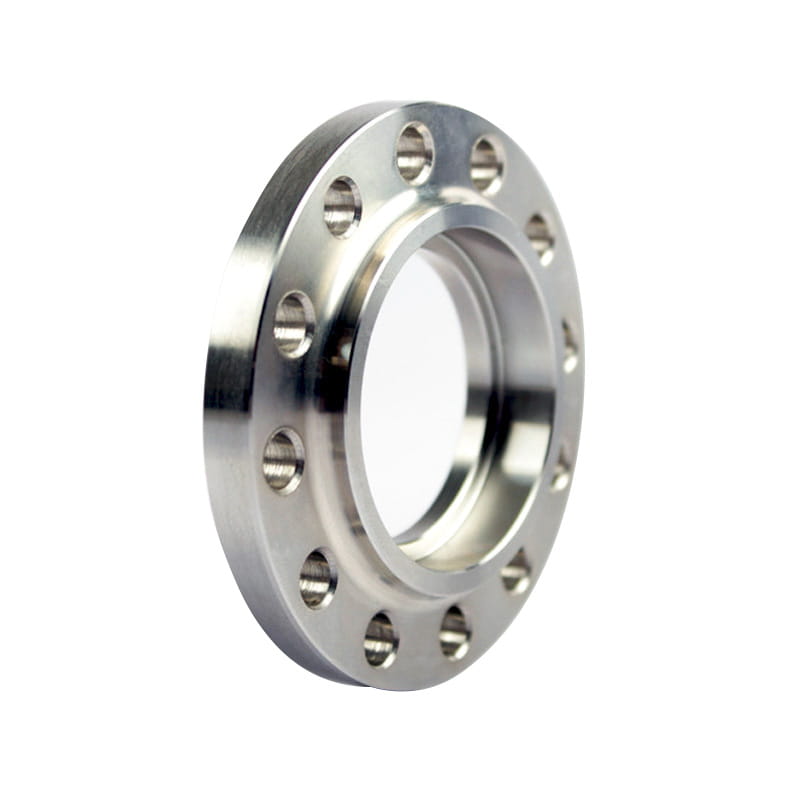

Socket-svejsningsflanger har en socket-lignende ende, hvor røret indsættes og svejses til et sikkert og holdbart led.

Disse sokkelflangeres forbinder til slutrøret med en filet svejsning på ID for knudepunktet i stikket, da røret er designet til at sidde næsten skylle mod flangens modbore. Udvidelsesgabet mellem enden af røret og modbyggen forlader lige nok plads til svejseren til at justere røret inden for forbindelsen.

Socket -svejsningsflanger bredeste applikationsområde ligger i rør med små dimensioner, der udfører væsker ved højt tryk. Socket -svejsningsflangen har en ulempe, idet flangen er modtagelig for spredningskorrosion. Korrosive opløsninger fra procesvæsken kan akkumuleres i kløften og spalter dannet mellem den udvendige overflade af røret og stikkets overfladeoverflade, hvilket kan forårsage spaltekorrosion. Derfor anbefales det ikke at bruge Socket -svejsningsflangen i ætsende applikationer.

Forrige ：No previous article
NÆSTE:Rustfrit stålstålssvejsflange reducerer risikoen for lækage

Indledning

Standard	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
Materiale	Rustfrit stål, duplex stål osv
Overflade	Rustbeskyttet olie, varm galvanisering
Type	CNC -skæring
størrelse	ASA, ASME, ANSI, BS, EN, DIN, PN, JIS
Leveringstid	Inden for 5-30 dage efter modtagelse af forudbetalt
Pakning	Krydsfiner kasse eller palle
Anvendelse	Olie- og gas, kemisk industri, VVS, opvarmning, vandforsyningssystemer, kraftværk, papir- og papirmasseindustri, fødevareforarbejdningsindustri, strukturelt rør, fabrikationsindustri og applikationer til generelle formål osv.

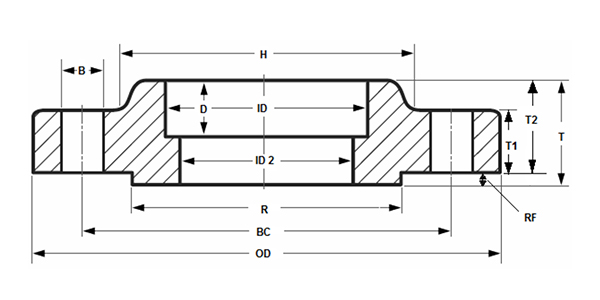

NPS	Id	Od	Boltcirkel (BC)	Hævet ansigt (R)	Hævet ansigt (RF)	H	D	ID 2	Hævet ansigtstykkelse (t)	T1	Fladt ansigtstykkelse (T2)	Bolthul (B)	Antal bolthuller
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
