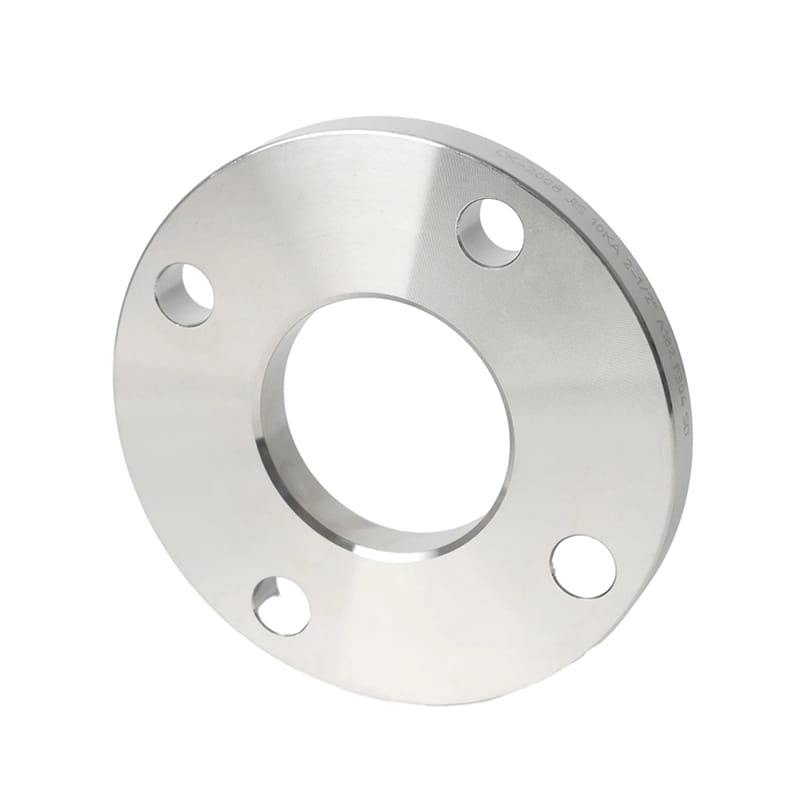

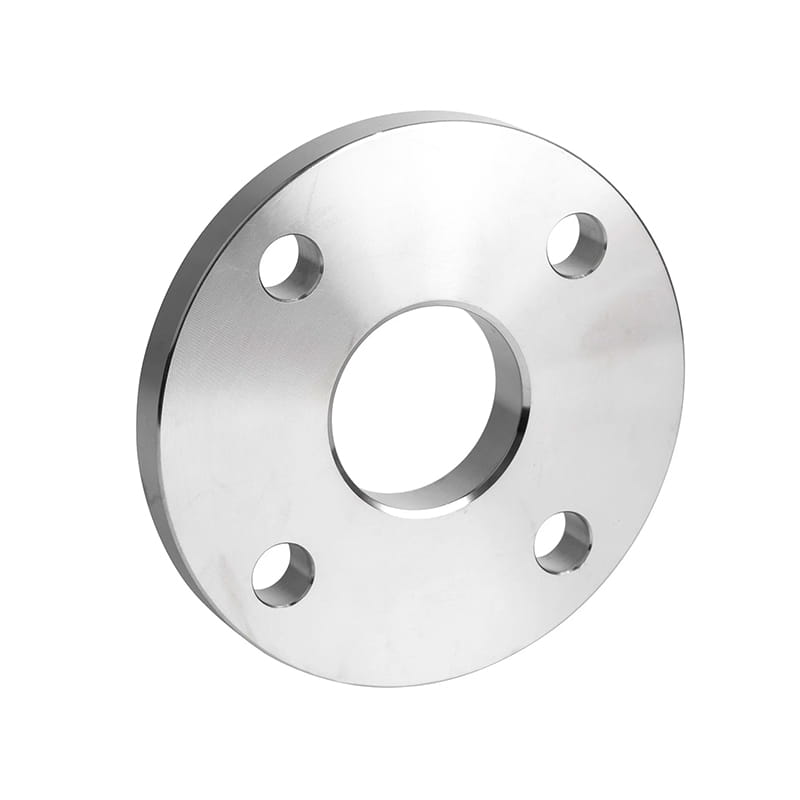

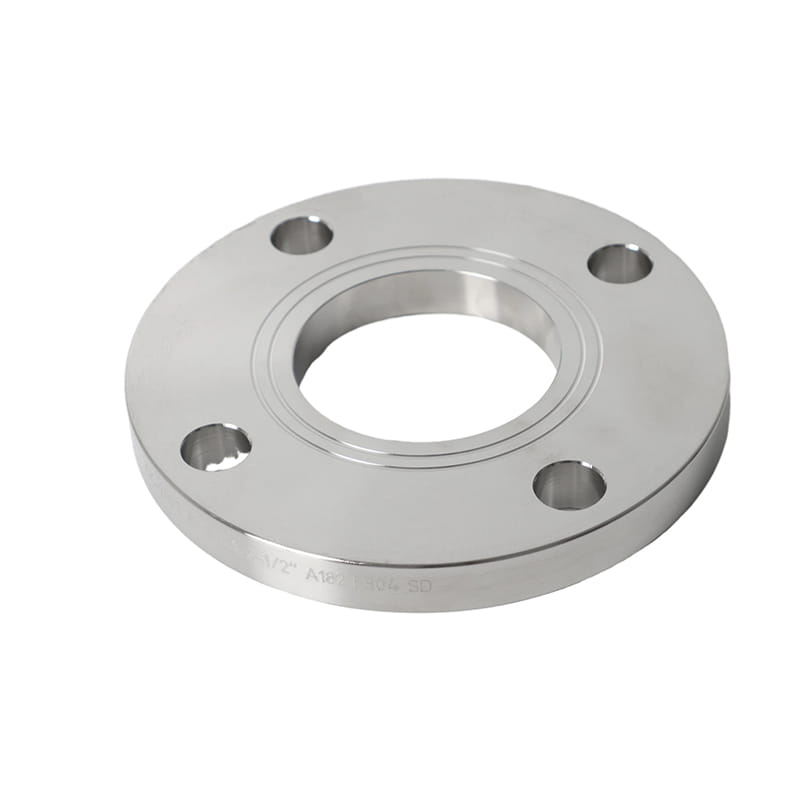

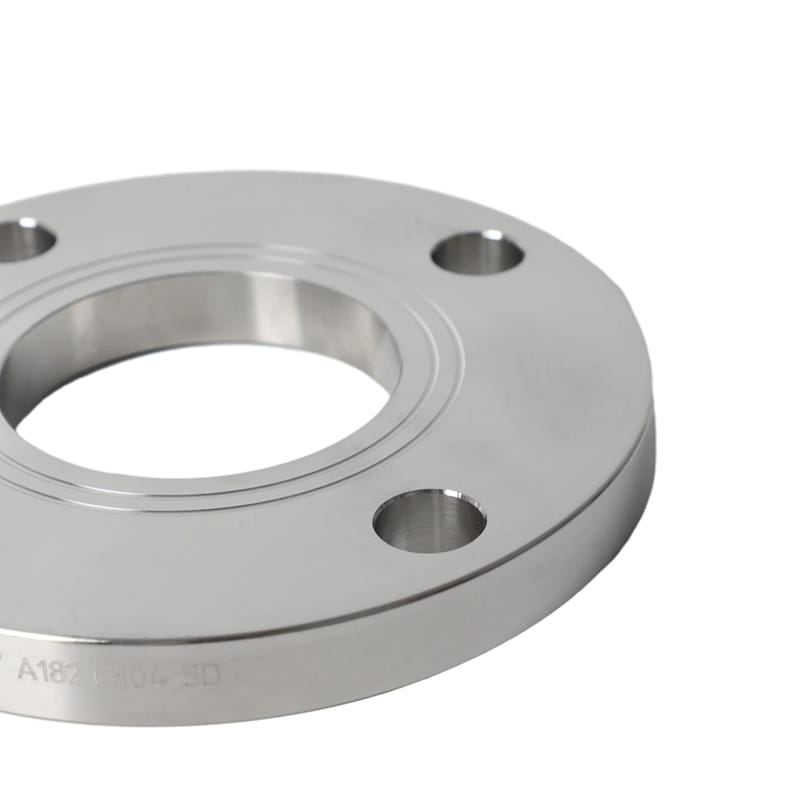

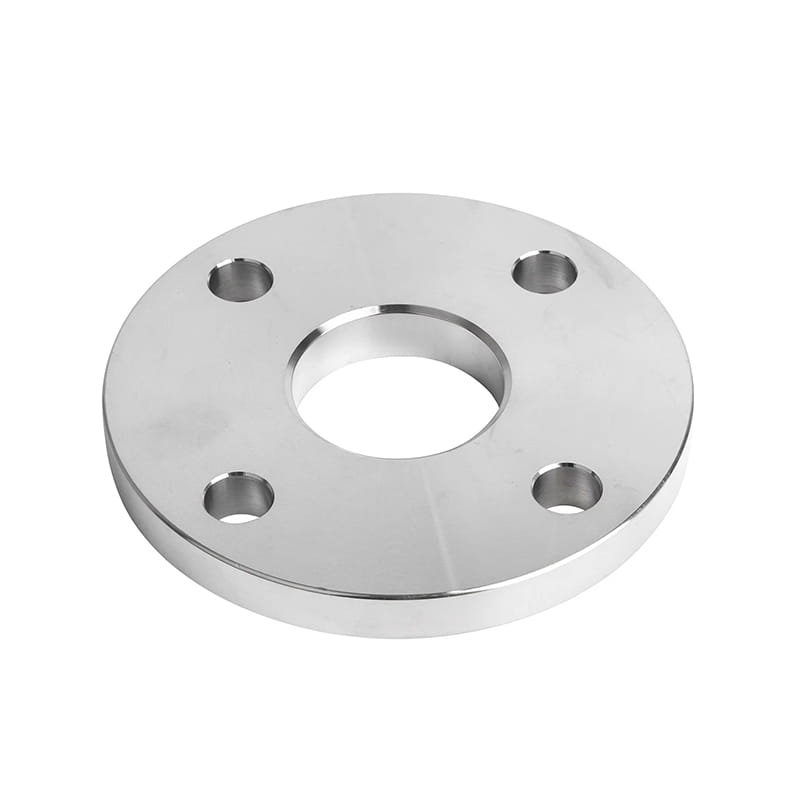

Carbon stålpladeflange med bolthuller omkring dens omgivelser

Carbon stålpladeflange med bolthuller omkring dens omgivelser

Flangeplader er en type fastgørelseselementer, der bruges til at holde to genstande sammen, typisk fremstillet af metal, der tjener som afgørende stik til rør og udstyr. De har en flad, cirkulær plade med bolthuller, og de sikrer sikker tilknytning.

De tilbyder nem installation og fjernelse, der letter vedligeholdelse. Systemet består af to dele: den ene ende af røret og pladeflangen. Processen fungerer ved at svejse den flade og cirkulære plade - pladeflangen - på den ene ende af røret og derefter boltre den til et andet rør sammen med en pakning derimellem. Deres flade design sikrer ensartet trykfordeling, der fremmer pålidelige tætninger i miljøer med høj tryk.

Pladeflanger er alsidige og kompatible med forskellige materialer, hvilket gør dem egnede til forskellige industrielle applikationer. Vergt brugt i industrier såsom petrokemisk og fremstilling, pladeflanger bidrager til robuste, lækagebestandige forbindelser, hvilket forbedrer effektiviteten og sikkerheden ved væsketransport og -behandling i industrielle omgivelser.

Flangebordet kan let fremstilles ved at skære og forme i pladeflanger. Sammenlignet med andre typer flanger er de derfor relativt billige, hvilket gør dem til et omkostningseffektivt valg. De kan også tilpasse dem til at imødekomme specifikke applikationsbehov, såsom forskellige trykniveauer og størrelser.

Forrige ：No previous article
NÆSTE:Rustfrit stålpladeflange gør det muligt at boltre sig til et andet rør

Indledning

Standard	(1) Amerikansk standard ASME/ANSI B 16.5, ASME B 16.47 Series A (MSS SP 44), ASME B 16.47 Series B (API 605) (2) Britisk standard BS 3293, BS 1560, BS 4504, BS 10 (3) Tysk standard DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) italiensk standard UNI 2280, UNI 2281, UNI 2282, UNI 2283, UNI 2284 (5) Russisk, australsk, japansk standard GOST 12821-80, AS2129, JIS B2220 / KS B1503
Materiale	(1) Rustfrit stål: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex & Super Duplex Steel: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Carbon Steel: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) kulstofstål med lav temperatur: ASTM A350, LF2, LF3; (6) Legeringsstål: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Kobberlegeringsstål: ASTM SB 61, SB62, SB151, SB152 UNs nr. C 70600 (CU-NI 90/10), C 71500 (CU-NI 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200; (8)Nickel Alloy: ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS Nr. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No nr. N06601), Hastelloy C 276 (UNS No. N10276), Alloy 20 (UNS No. N08020)
Overflade	Olie sort maling, anti-rustmaling, zinkbelagt, gul gennemsigtig, kold og varm dip galvaniseret
Type	smed, varmebehandlet og bearbejdet
størrelse	1 "-12"
Leveringstid	Inden for 5-30 dage efter modtagelse af forudbetalt
Pakning	Træbokse
Anvendelse	Det gælder for de lejligheder, hvor mediet er brandfarligt, eksplosivt, giftigt og tryk er højt, inklusive olie og gas, kemisk, petrokemisk og kraftproduktion, brændstof- eller vandrørledninger osv.

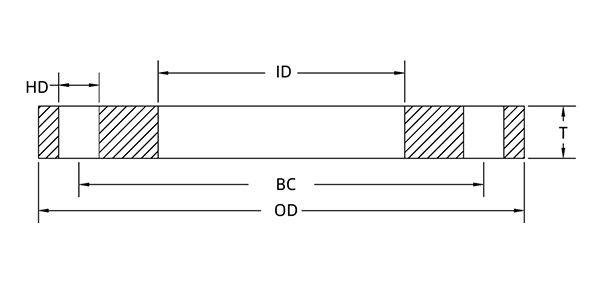

Nominel rørstørrelse	TYKKELSE	Udenfor dia. (OD)	Ide i dia. (Id)	Antal huller	Huldia.	Boltcirkel	Forsendelsesvægt
In	Tin)	Od (in)	Id (in)	Huller	HD (in)	BC (in)	I pund
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
