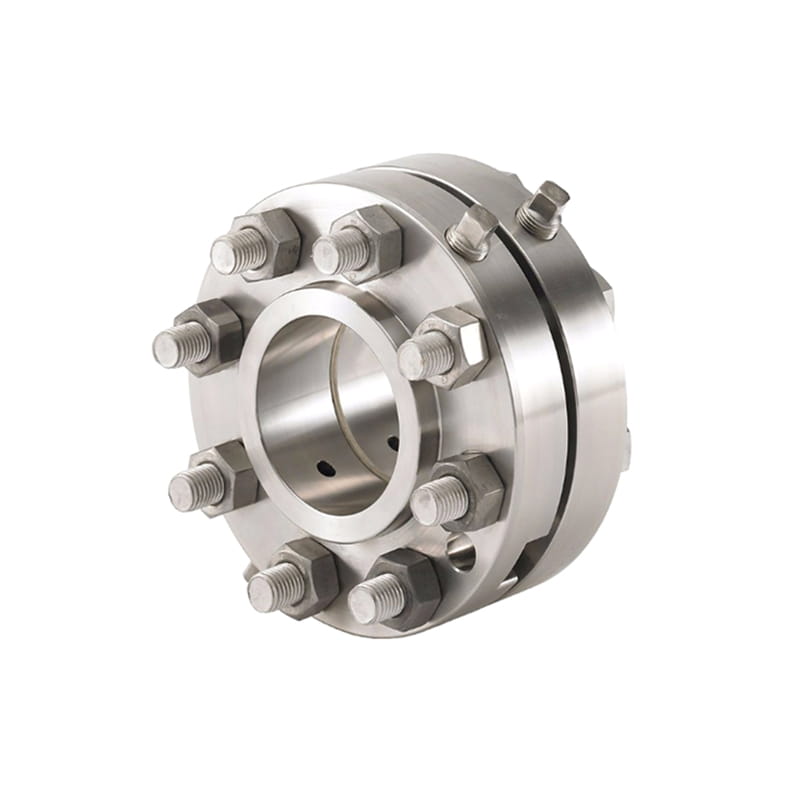

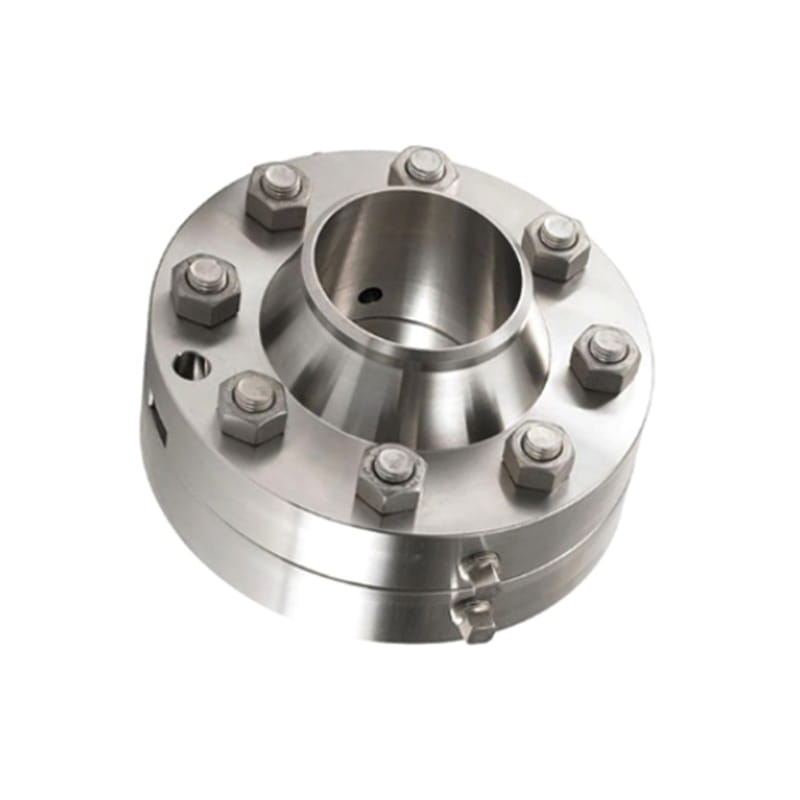

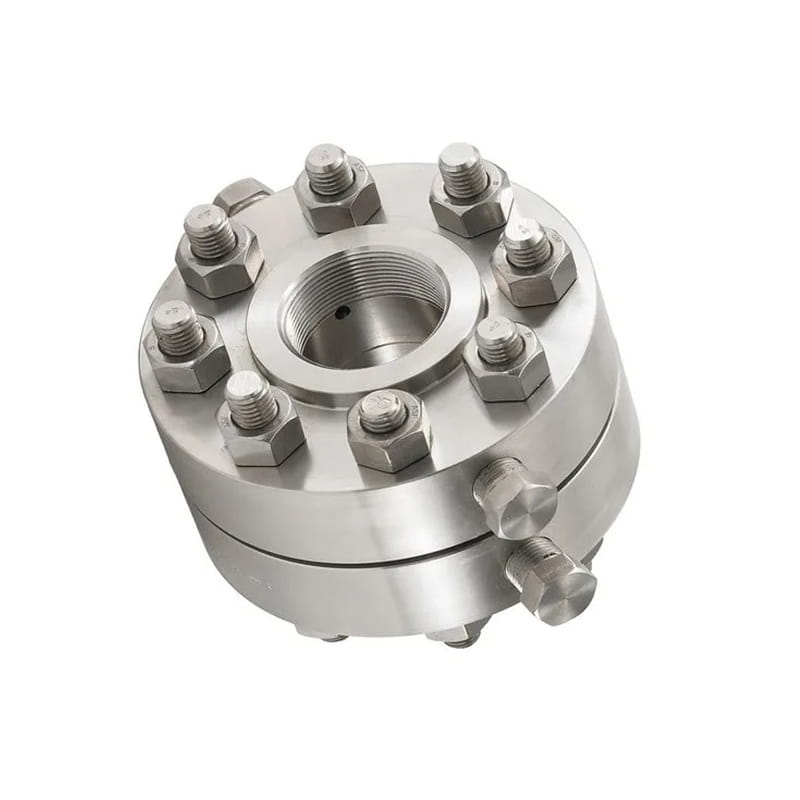

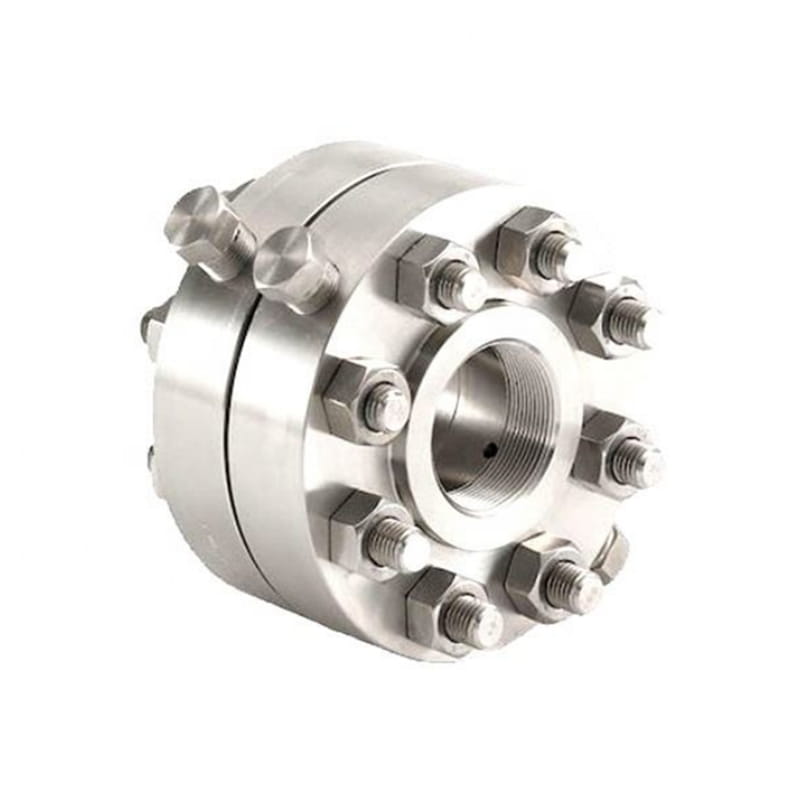

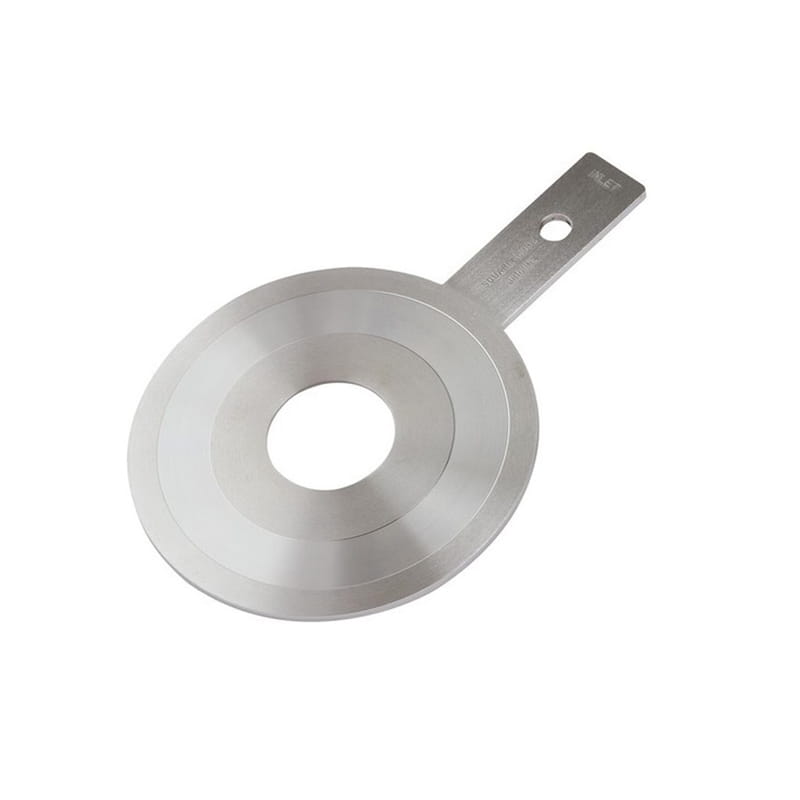

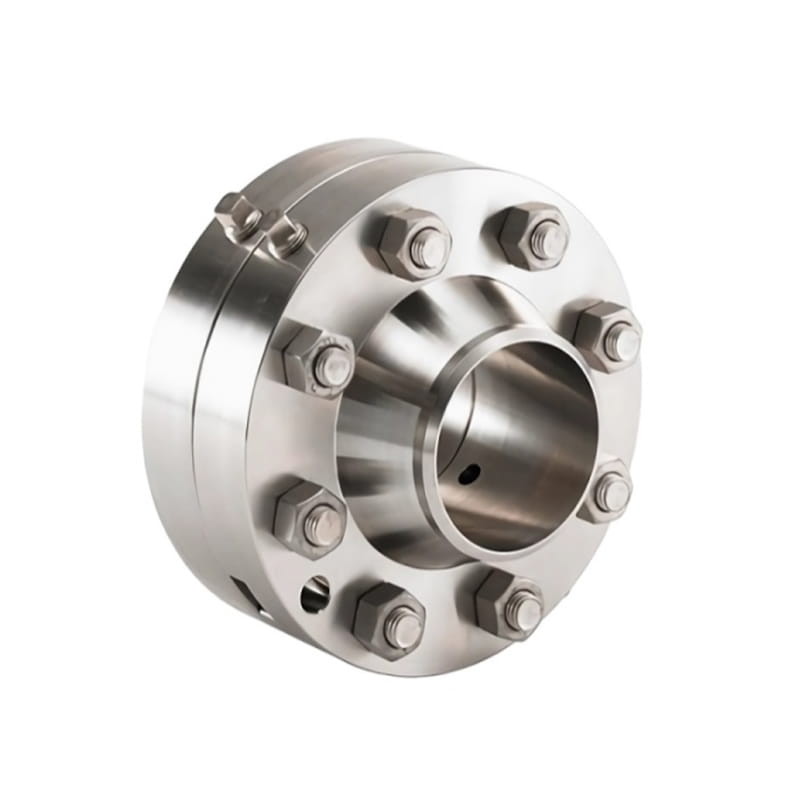

Åbning af flangesamling er elementet i trafikmåling i rørledningen

Standard

ANSI/ASME B16.5, B16.47 Serie A&B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME-flanger, ASME FLANDES, BS Flanger, DIN FLANDES, EN FLANGES, GOST FLANGE, MSME/ASME B16.5/16.36/16.47A/16.47B, MSMS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Materiale

Rustfrit stål, legeringsstål, duplex, nikkel legeringer, lavtemperaturstål, kulstofstål, cupro nikkel

Overflade

Antirust maling, olie sort maling, gul gennemsigtig, zinkbelagt, kold og varm dip galvaniseret

Type

Skæring, varmebehandling, dø smedning/gratis smedning, CNC -bearbejdning

størrelse

1 "-24"

Leveringstid

Inden for 5-30 dage efter modtagelse af forudbetalt

Pakning

Under 24 ", vil blive pakket af krydsfiner -sag; over 24", vil blive pakket af krydsfinerpalle

Anvendelse

Tunge og lette kemikalier, stål, papir, nukleare, petrokemikalier, spildevandsbehandling, vandbehandling og distribution, kraftproduktion, olieproduktion og raffinering, gasforarbejdning og transmission osv.

Størrelse

Indvendig diameter og afvigelse

Diameter

Minimal tykkelse

Diameter på

Hævet ansigt

Længde på

Åbning

Diameter på

Grundlag

Skaftdiameter

På det tidspunkt

Svejsning

Størrelse på

Tomas Hole

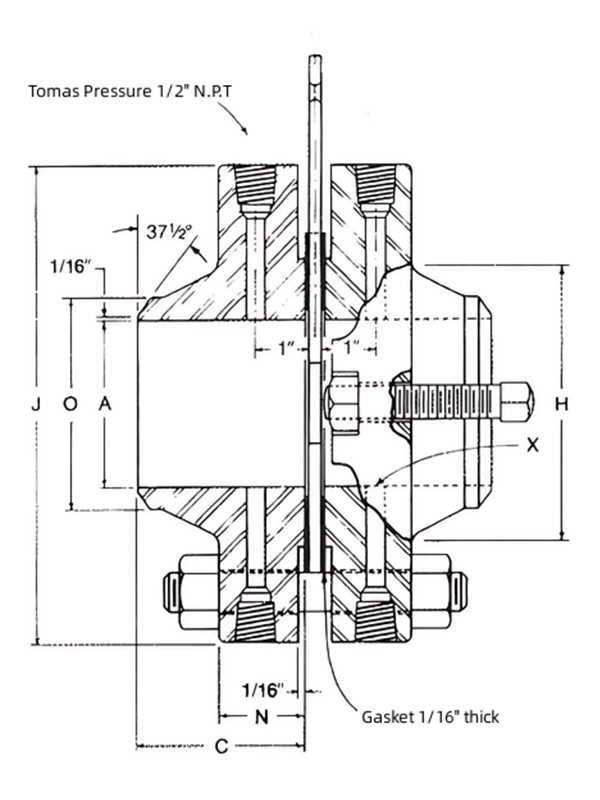

Flangeboringsskabelon

Skruestikstørrelse og længde

Omtrentlig vægt (pund)

tomme

EN*

J

N*

C*

H

O

X

Boltcirkulationsdiameter

Blænde

Antal huller

Størrelse, længde, asparges

½

0,622 ± 0,002

3 ¾

1½

1 3/8

3

1 ½

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0,824 ± 0,002

4 5/8

1 ½

1 11/16

3 1/8

1 7/8

1.05

¼

3 ¼

11/16

4

5/8 × 5

½ × 3

10

1

1,049 ± 0,003

4 7/8

1 ½

2

3 ¼

2 1/8

1.31

¼

3 ½

11/16

4

5/8 × 5

5/8 × 3

18

1½

1.610 ± 0,003

6 1/8

1 ½

2 7/8

3 3/8

2 ¾

1.90

¼

4 ½

13/16

4

¾ × 5 ¼

5/8 × 3

25

2

2,067 ± 0,003

6 ½

1 ½

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2,469 ± 0,003

7 ½

1 ½

4 1/8

3 ½

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5 ¼

5/8 × 3

35

3

3,068 ± 0,003

8 ¼

1 ½

5

3 ½

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5 ¼

¾ × 3

43

4

4.026 ± 0,004

10

1 ½

6 3/16

3 5/8

5 ¾

4.50

½

7 7/8

13/16

8

¾ × 5 ¼

¾ × 3

66

6

6,065 ± 0,004

12 ½

1 ½

8 ½

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5 ¼

¾ × 3

106

8

T ± 0,004

15

1 5/8

10 5/8

4 3/8

10 ¼

8.663

½

13

1

12

7/8 × 5 ¾

¾ × 3

152

10

T ± 0,005

17 ½

1 7/8

12 ¾

4 5/8

12 5/8

10.75

½

15 ¼

1 1/8

16

1 × 6 ½

1 × 4 ½

216

12

T ± 0,005

20 ½

2

15

5 1/8

14 ¾

12.75

½

17 ¾

1 ¼

16

1 1/8 × 7 ¼

1 × 4 ½

327

14

T ± 0,005

23

2 1/8

16 ¼

5 5/8

16 ¾

14.00

½

20 ¼

1 ¼

20

1 1/8 × 7 ½

1 × 4 ½

448

16

T ± 0,005

25 ½

2 ¼

18 ½

5 ¾

19

16.00

½

22 ½

1 3/8

20

1 ¼ × 8

1 × 4 ½

596

18

T ± 0,007

28

2 3/8

21

6 ¼

21

18.00

½

23 ¾

1 3/8

24

1 ¼ × 8 ¼

1 × 4 ½

741

20

T ± 0,007

30 ½

2 ½

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 ¼ × 8 ½

1 × 4 ½

887

24

T ± 0,007

36

2 ¾

27 ¼

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 ¼ × 9 ½

1 × 5 ½

1311

Størrelse

Indvendig diameter og afvigelse

Diameter

Minimal tykkelse

Diameter på

Hævet ansigt

Længde på

Åbning

Diameter på

Grundlag

Skaftdiameter

På det tidspunkt

Svejsning

Størrelse på

Tomas Hole

Flangeboringsskabelon

Skruestikstørrelse og længde

Omtrentlig vægt (pund)

tomme

EN*

J

N*

C*

H

O

X

Boltcirkulationsdiameter

Blænde

Antal huller

Størrelse, længde, asparges

4

4.026 ± 0,004

10

1 3/8

6 3/16

3 ½

5 ¾

4.50

½

7 1/8

1

8

7/8 × 5 ¾

¾ × 4

82

6

6,065 ± 0,004

12 ½

1 5/8

8 ½

4 1/16

8 1/8

6.63

½

10 5/8

1

12

7/8 × 6 ½

¾ × 4

136

8

T ± 0,004

15

1 7/8

10 5/8

4 5/8

10 ¼

8.663

½

13

1 1/8

12

1 × 7

¾ × 4 ½

213

10

T ± 0,005

17 ½

2 1/8

12 ¾

4 7/8

12 5/8

10.75

½

15 ¼

1 ¼

16

1 1/8 × 8

1 × 4 ½

309

12

T ± 0,005

20 ½

2 ¼

15

5 3/8

14 ¾

12.75

½

17 ¾

1 3/8

16

1 ¼ × 8 ½

1 × 4 ½

429

14

T ± 0,005

23

2 3/8

16 ¼

5 7/8

16 ¾

14.00

½

20 ¼

1 3/8

20

1 ¼ × 8 ¾

1 × 4 ½

554

16

T ± 0,005

25 ½

2 ½

18 ½

6

19

16.00

½

22 ½

1 ½

20

1 3/8 × 9 ½

1 × 5 ½

705

18

T ± 0,007

28

2 5/8

21

6 ½

21

18.00

½

24 ¾

1 ½

24

1 3/8 × 9 ¾

1 × 5 ½

863

20

T ± 0,007

30 ½

2 ¾

23

6 5/8

23 1/8

20.00

½

27

1 5/8

24

1 ½ × 10 ¼

1 × 5 ½

1066

24

T ± 0,007

36

3

27 ¼

6 7/8

27 5/8

24.00

½

32

1 7/8

24

1 ¾ × 11 ½

1 × 6 ½

1555

Størrelse

Indvendig diameter og afvigelse

Diameter

Minimal tykkelse

Diameter på

Hævet ansigt

Længde på

Åbning

Diameter på

Grundlag

Skaftdiameter

På det tidspunkt

Svejsning

Størrelse på

Tomas Hole

Flangeboringsskabelon

Skruestikstørrelse og længde

Omtrentlig vægt (pund)

tomme

EN*

J

N*

C*

H

O

X

Boltcirkulationsdiameter

Blænde

Antal huller

Størrelse, længde, asparges

4

4.026 ± 0,004

10 ¾

1 ½

6 3/16

4

6

4.50

½

8 ½

1

8

7/8 × 6

¾ × 4

103

6

6,065 ± 0,004

14

1 7/8

8 ½

4 5/8

8 ¾

6.63

½

11 ½

1 1/8

12

1 × 7

¾ × 4

195

8

T ± 0,004

16 ½

2 3/16

10 5/8

5 ¼

10 ¾

8.663

½

13 ¾

1 ¼

12

1 1/8 × 8

¾ × 4½

278

10

T ± 0,005

20

2 ½

12 ¾

6

13 ½

10.75

½

17

1 3/8

16

1 ¼ × 8¾

1 × 5½

454

12

T ± 0,005

22

2 5/8

15

6 1/8

15 ¾

12.75

½

19 ¼

1 3/8

20

1 ¼ × 9

1 × 5½

553

14

T ± 0,005

23 ¾

2 ¾

16 ¼

6 ½

17

14.00

½

20 ¾

1 ½

20

1 3/8 × 9¾

1 × 5½

815

16

T ± 0,005

27

3

18 ½

7

19 ½

16.00

½

20 ¾

1 5/8

20

1½ × 10 ½

1 × 5½

1113

18

T ± 0,007

29 ¼

3 ¼

21

7 ¼

21 ½

18.00

½

25 ¾

1 ¾

20

1 5/8 × 10 ½

1 × 6½

1306

20

T ± 0,007

32

3 ½

23

7½

24

20.00

½

28 ½

1 ¾

24

1 5/8 × 12

1 × 6½

1622

24

T ± 0,007

37

4

27 ¼

8

28 ½

24.00

½

33

2

24

1 7/8 × 13¾

1 × 8

2320

Størrelse

Indvendig diameter og afvigelse

Diameter

Minimal tykkelse

Diameter på

Hævet ansigt

Længde på

Åbning

Diameter på

Grundlag

Skaftdiameter

På det tidspunkt

Svejsning

Størrelse på

Tomas Hole

Flangeboringsskabelon

Skruestikstørrelse og længde

Omtrentlig vægt (pund)

tomme

EN*

J

N*

C*

H

O

X

Boltcirkulationsdiameter

Blænde

Antal huller

Størrelse, længde, asparges

3

T ± 0,003

9 ½

1 ½

5

4

5

3.50

½

7 ½

1

8

7/8 × 6

¾ × 4

79

4

T ± 0,004

11 ½

1 ¾

6 3/16

4 ½

6 ¼

4.50

½

9 ½

1 ¼

8

1 1/8 × 7

¾ × 4

129

6

T ± 0,004

15

2 3/16

8 ½

5 ½

9 ¼

6063

½

12 ½

1 ½

12

1 1/8 × 8

¾ × 4 ½

263

8

T ± 0,004

18 ½

2 ½

10 5/8

6 3/8

11 ¾

8.63

½

15 ½

1 ½

12

1 3/8 × 9

1 × 5 ½

445

10

T ± 0,005

21 ½

2 ¾

12 ¾

7 ¼

14 ½

10.75

½

18 ½

1 ½

16

1 3/8 × 9 ¾

1 × 5 ½

634

12

T ± 0,005

24

3 1/8

15

7 7/8

16 ½

12.75

½

21

1 ½

20

1 3/8 × 10½

1 × 5 ½

872

Størrelse

Indvendig diameter og afvigelse

Diameter

Minimal tykkelse

Diameter på

Hævet ansigt

Længde på

Åbning

Diameter på

Grundlag

Skaftdiameter

På det tidspunkt

Svejsning

Størrelse på

Tomas Hole

Flangeboringsskabelon

Skruestikstørrelse og længde

Omtrentlig vægt (pund)

tomme

EN*

J

N*

C*

H

O

X

Boltcirkulationsdiameter

Blænde

Antal huller

Størrelse, længde, asparges

1

T ± 0,003

5 7/8

1 ½

2

3 ¼

2 1/16

1.32

¼

4

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0,003

7

1 ½

2 7/8

3 ½

4 ¾

1.90

¼

4 7/8

1 1/8

4

1 × 6 ¼

5/8 × 4

45

2

T ± 0,003

8 ½

1 ½

3 5/8

4

4 1/8

2.38

3/8

6 ½

1

8

7/8 × 6

5/8 × 4

65

2½

T ± 0,003

9 5/8

1 5/8

4 1/8

4 1/8

4 7/8

2.88

3/8

7 ½

1 1/8

8

1 × 6 ½

5/8 × 4

98

3

T ± 0,003

10 ½

1 7/8

5

4 5/8

5 ¼

3.50

3/8

8

1 ¼

8

1 1/8 × 7¼

¾ × 4

123

4

T ± 0,004

12 ¼

2 1/8

6 3/16

4 7/8

6 3/8

4.50

½

9 ½

1 3/8

8

1 ¼ × 8

¾ × 4 ½

182

6

T ± 0,004

15 ¼

3 ¼

8 ½

6 ¾

9

6.63

½

12 ½

1 ½

12

1 3/8 × 10¾

¾ × 5½

407

8

T ± 0,004

19

3 5/8

10 5/8

8 3/8

11 ½

8.63

½

15 ½

1 ¾

12

1 5/8 × 12

1 × 7

675

10

T ± 0,005

23

4 ¼

12 ¾

10

14 ½

10.75

½

19

2

12

1 7/8 × 14

1 × 8

1099

12

T ± 0,005

26 ½

4 7/8

15

11 1/8

17¾

12.75

½

22 ½

2 1/8

16

2 × 15¾

1 × 9

1706

Størrelse

Indvendig diameter og afvigelse

Diameter

Minimal tykkelse

Diameter på

Hævet ansigt

Længde på

Åbning

Diameter på

Grundlag

Skaftdiameter

På det tidspunkt

Svejsning

Størrelse på

Tomas Hole

Flangeboringsskabelon

Skruestikstørrelse og længde

Omtrentlig vægt (pund)

tomme

EN*

J

N*

C*

H

O

X

Boltcirkulationsdiameter

Blænde

Antal huller

Størrelse, længde, asparges

1

T ± 0,003

6 ¼

1 ½

2

3 5/8

2 ¼

1.32

¼

4 ¼

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0,003

8

1 ¾

2 7/8

4 3/8

3 1/8

1.90

¼

5 ¾

1 ¼

4

1 1/8 × 7

¾ × 4

56

2

T ± 0,003

9 ¼

2

3 5/8

5

3 ¾

2.38

3/8

6 ¾

1 1/8

8

18 × 7 ¼

¾ × 4

84

2½

T ± 0,003

10 ½

2 ¼

4 1/8

5 5/8

4 ½

2.88

3/8

7 ¾

1 ¼

8

1 1/8 × 8

¾ × 4 ½

104

3

T ± 0,003

12

2 5/8

5

6 5/8

5 ¼

3.50

3/8

9

1 3/8

8

1 1/4 × 9¼

¾ × 5 ½

188

4

T ± 0,004

14

3

6 3/16

7 ½

6½

4.50

½

10 ¾

1 5/8

8

1 ½ × 10½

¾ × 5 ½

292

6

T ± 0,004

19

4 ¼

8 ½

10 ¾

9 ¼

6.63

½

14 ½

2 1/8

8

2 × 14 ¼

¾ × 8

756

8

T ± 0,004

21 ¾

5

10 5/8

12 ½

12

8.63

½

17 ¼

2 1/8

12

2 × 15 ¾

1 × 9

1152

10

T ± 0,005

26 ½

6 ½

12 ¾

16 ½

14 ¾

10.75

½

21 ¼

2 5/8

12

2 ½ × 20

1 × 11

2136

12

T ± 0,005

30

7 ¼

15

18 ¼

17 ¼

12.75

½

24 3/8

2 7/8

12

2 ¾ × 22

1 × 12

3216
