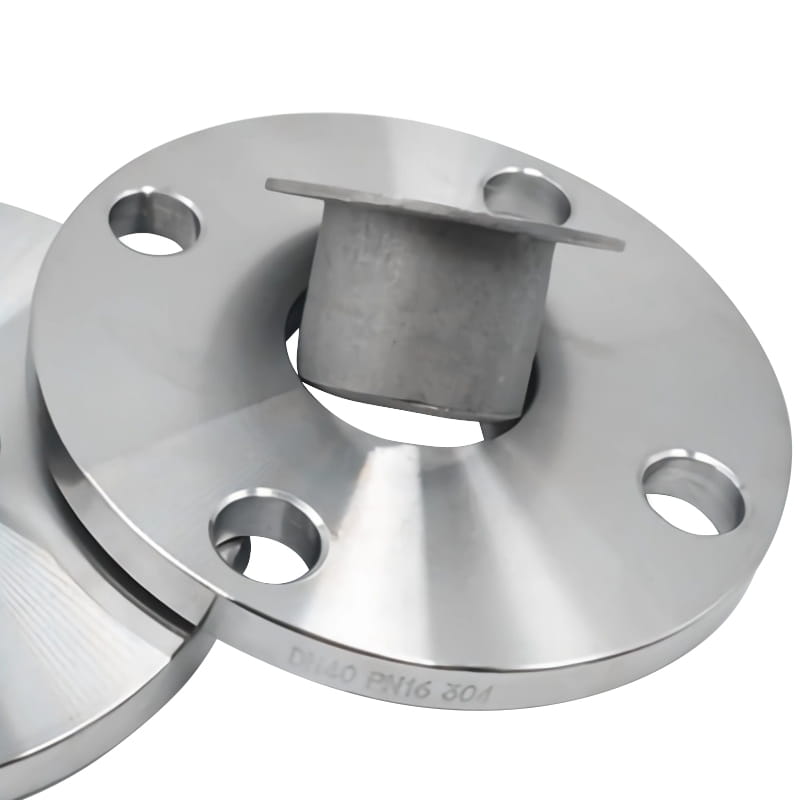

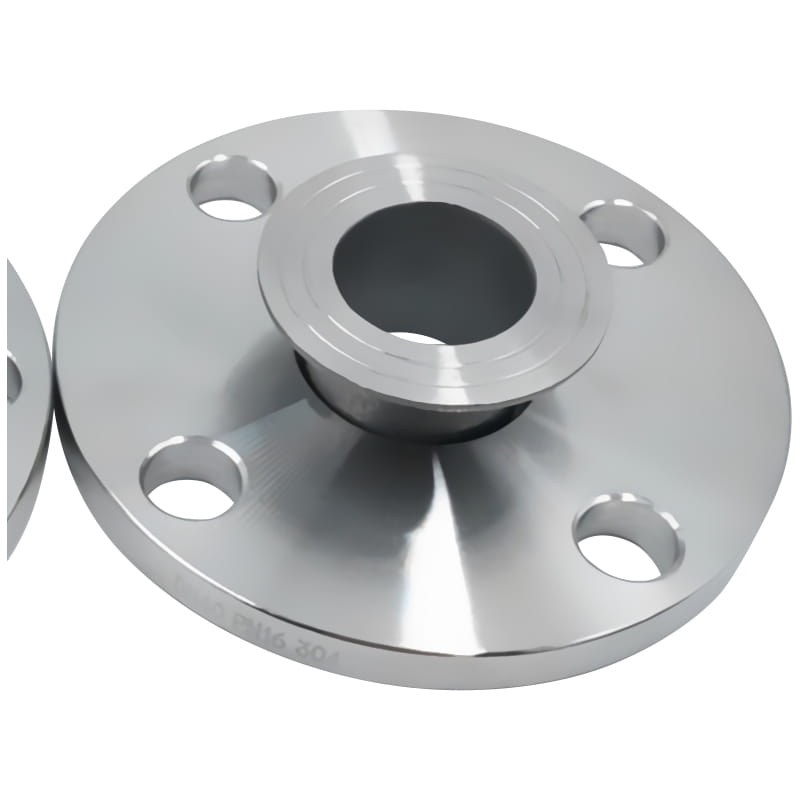

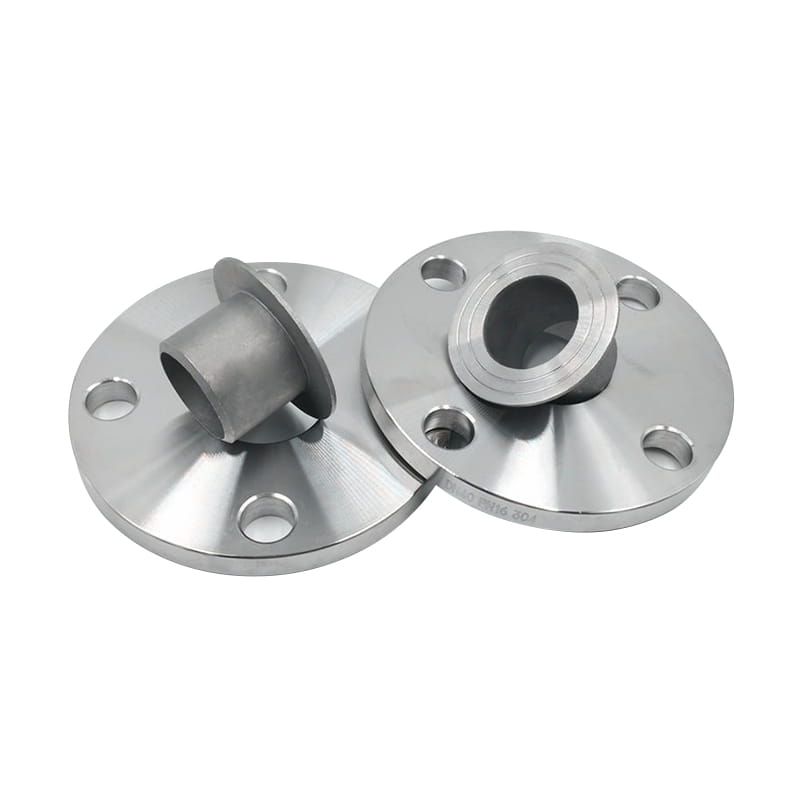

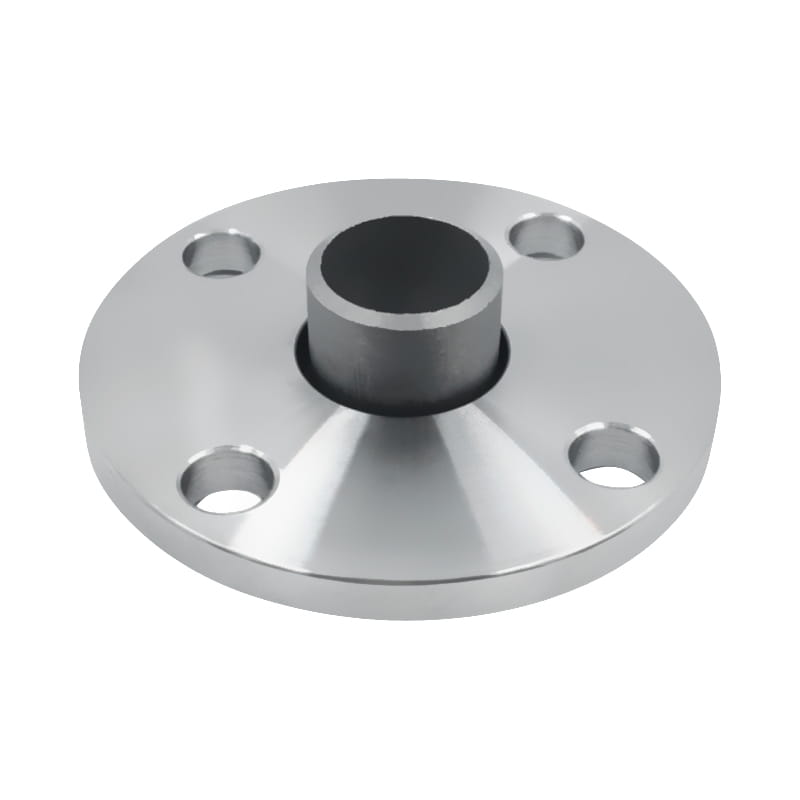

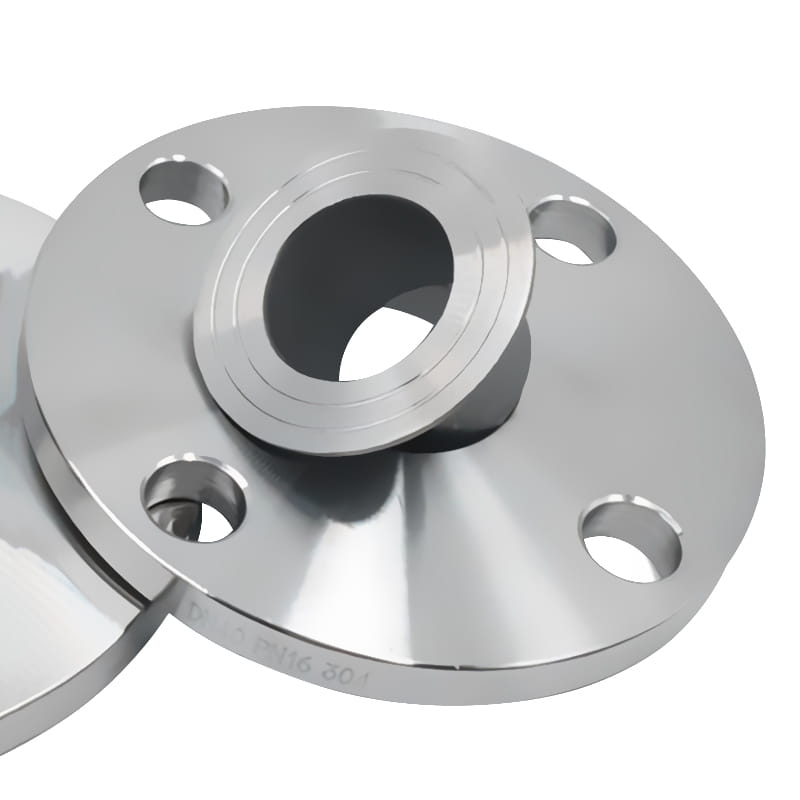

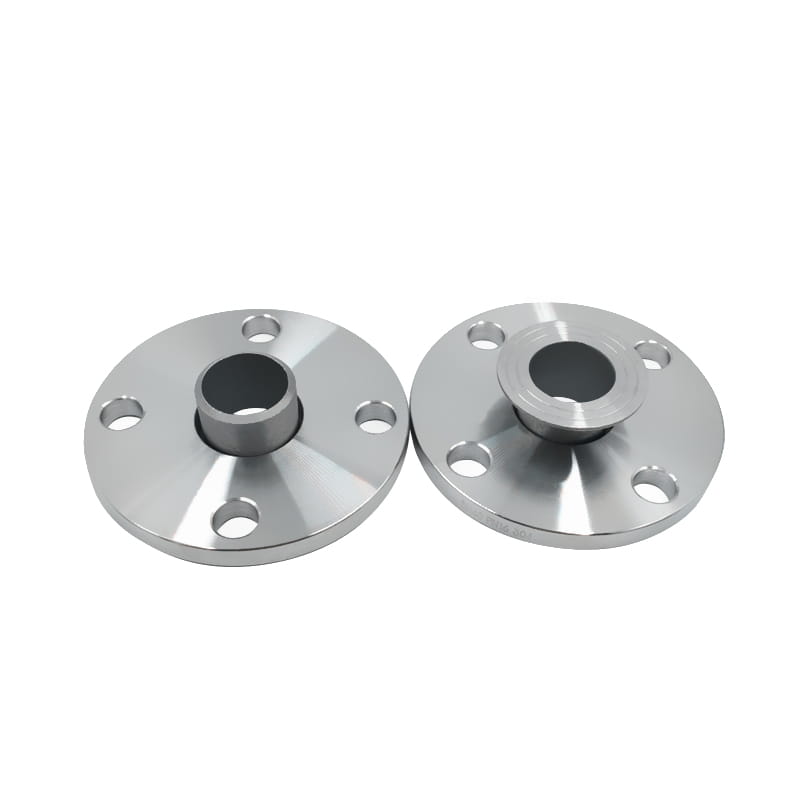

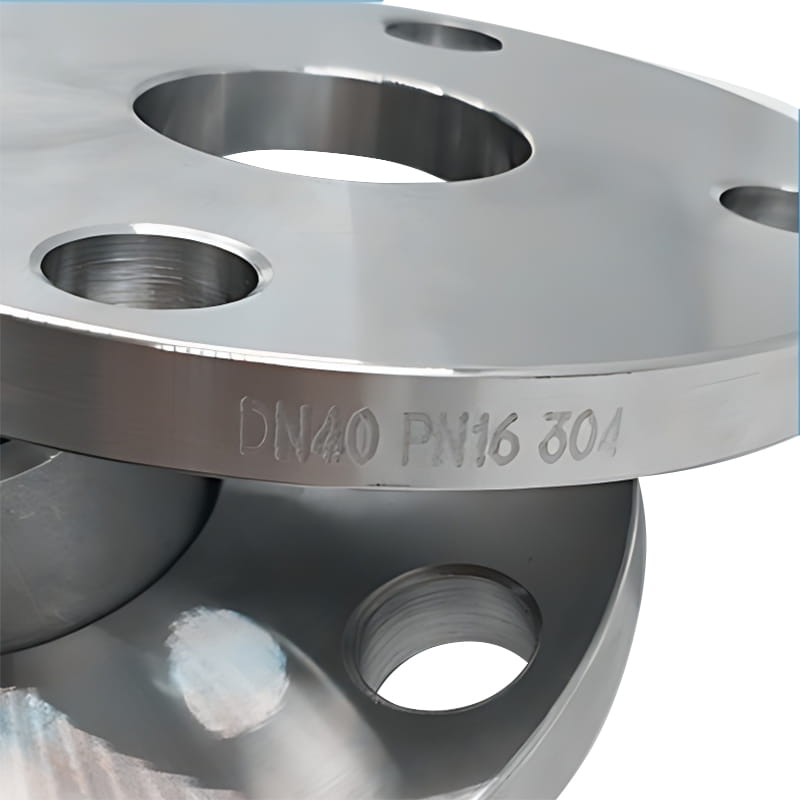

Lap Joint Flange har ikke et hævet ansigt, den bruges i forbindelse med en "skødfældet stub ende"- en lap joint stub-ende og en skødfuggning. Anvendelsen af det på punkter, hvor alvorlig bøjningsstress opstår, bør undgås.
Da selve skødfugen ikke er svejset til røret, kan det rotere for at justere bolthuller let, og samlingen og demonteringen er meget lettere. Denne funktion forenkler installations-, vedligeholdelses- og reparationsopgaver, reducerer nedetid og samlede omkostninger. Designet af flangen muliggør vinkelforstørrelse af rør, hvilket sikrer et stramt og lækageligt led, selv når rørene ikke er perfekt tilpasset.
Skrivningerne dannet mellem den indre overflade af flangenboringen og den ydre overflade af stubens ender kan indsamle kontaminater let. De indsamlede forureninger kunne give et problem og resultere i spaltekorrosion.
De bruges normalt i applikationer med lavt tryk, såsom petrokemikalier, olie og gas, vandbehandling, mad og drikkevarer og kemisk behandlingsindustri.
Indledning
| Standard | ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 |
| Materiale | Carbon Steel: ASTM A105, A350 LF2 |
| Overflade | poleret ， skud sprængning, sandblæsning osv |
| Type | Smed, varmebehandlet og bearbejdet |
| størrelse | 1/2 '' til 48 " |
| Leveringstid | Inden for 5-30 dage efter modtagelse af forudbetalt |
| Pakning | Standard eksporttræ eller som du anmodede om |
| Anvendelse | Petrokemisk, olie og gas, vandbehandling, mad og drikkevarer og kemisk forarbejdningsindustri osv. |
PN10

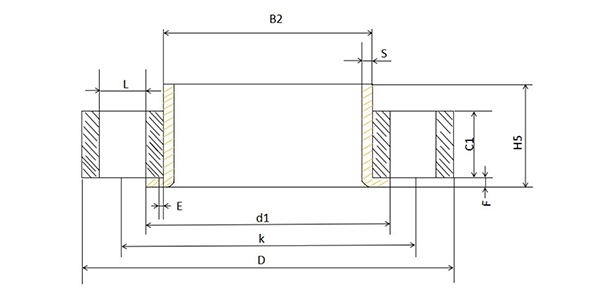

| Dn | Rør od | D | B2 | C1 | K | E | L | Qtty. | Vægt |
| 200 | 2198.1 | 340 | 226 | 24 | 295 | 6 | 22 | 8 | 8.87 |
|
| 204.0 - 206.0 | 340 | 213 | 24 | 295 | 6 | 22 | 8 | 8.87 |
| 250 | 273.0 | 395 | 281 | 26 | 350 | 8 | 22 | 12 | 11.20 |
|
| 254.0 - 256.0 | 395 | 264 | 26 | 350 | 8 | 22 | 12 | 11.20 |
| 300 | 323.9 | 445 | 333 | 26 | 400 | 8 | 22 | 12 | 12.80 |
|
| 304.0 - 306.0 | 445 | 315 | 26 | 400 | 8 | 22 | 12 | 12.80 |
| 350 | 355.6 | 505 | 365 | 30 | 460 | 8 | 22 | 16 | 19.40 |
| 400 | 406.4 | 565 | 416 | 32 | 515 | 8 | 26 | 16 | 26.40 |
| 450 | 457.0 | 615 | 467 | 36 | 565 | 8 | 26 | 20 | 32.20 |
| 500 | 508.0 | 670 | 519 | 38 | 620 | 8 | 26 | 20 | 38.50 |
| 600 | 610.0 | 780 | 622 | 42 | 725 | 8 | 30 | 20 | 52.20 |
PN16
| Dn | Rør od | D | B2 | C1 | K | E | L | Qtty. | Vægt |
| 50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
|
| 53.0 - 54.0 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
| 65 | 76.1 | 185 | 81 | 20 | 145 | 6 | 18 | 8 | 3.05 |
|
| 68.0 - 70.0 | 185 | 75 | 20 | 145 | 6 | 18 | 8 | 3.05 |
| 80 | 88.9 | 200 | 94 | 20 | 160 | 6 | 18 | 8 | 3.48 |
|
| 83.0 - 84.0 | 200 | 89 | 20 | 160 | 6 | 18 | 8 | 3.48 |
| 100 | 114.3 | 220 | 120 | 22 | 180 | 6 | 18 | 8 | 4.20 |
|
| 103.0 - 106.0 | 220 | 113 | 22 | 180 | 6 | 18 | 8 | 4.20 |
| 125 | 139.7 | 250 | 145 | 22 | 210 | 6 | 18 | 8 | 5.21 |
|
| 128.0 - 133.0 | 250 | 138 | 22 | 210 | 6 | 18 | 8 | 5.21 |
| 150 | 168.0 | 285 | 174 | 24 | 240 | 6 | 22 | 8 | 6.89 |
|
| 153.0 - 156.0 | 285 | 164 | 24 | 240 | 6 | 22 | 8 | 6.89 |
| 200 | 219.1 | 340 | 226 | 26 | 295 | 6 | 22 | 12 | 9.31 |
| 250 | 273.0 | 405 | 281 | 29 | 355 | 8 | 26 | 12 | 13.50 |
| 300 | 323.9 | 460 | 333 | 32 | 410 | 8 | 26 | 12 | 18.00 |
| 350 | 355.6 | 520 | 365 | 35 | 470 | 8 | 26 | 16 | 27.00 |
| 400 | 406.4 | 580 | 416 | 38 | 525 | 8 | 30 | 16 | 34.60 |
| 450 | 457.0 | 640 | 467 | 42 | 585 | 8 | 30 | 20 | 44.60 |
| 500 | 508.0 | 715 | 519 | 46 | 650 | 8 | 33 | 20 | 62.00 |
PN25
| Dn | Rør od | D | B2 | C1 | K | E | L | Qtty. | Vægt |
| 200 | 219.1 | 360 | 226 | 32 | 310 | 6 | 26 | 12 | 13.80 |
| 250 | 273.0 | 425 | 281 | 35 | 370 | 8 | 30 | 12 | 19.40 |
| 300 | 323.9 | 485 | 333 | 38 | 430 | 8 | 30 | 16 | 25.50 |
PN40
| Dn | Rør od | D | B2 | C1 | K | E | L | Qtty. | Vægt |
| 10 | 17.2 | 90 | 21 | 14 | 60 | 3 | 14 | 4 | 0.60 |
| 15 | 21.3 | 95 | 25 | 14 | 65 | 3 | 14 | 4 | 0.65 |
| 20 | 26.9 | 105 | 31 | 16 | 75 | 4 | 14 | 4 | 0.91 |
| 25 | 33.7 | 115 | 38 | 16 | 85 | 4 | 14 | 4 | 1.08 |
| 32 | 42.4 | 140 | 47 | 18 | 100 | 5 | 18 | 4 | 1.77 |
| 40 | 48.3 | 150 | 53 | 18 | 110 | 5 | 18 | 4 | 2.02 |
|
| 40.0 - 44.5 | 150 | 50 | 18 | 110 | 5 | 18 | 4 | 2.02 |
| 50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.65 |
| 65 | 76.1 | 185 | 81 | 22 | 145 | 6 | 18 | 8 | 3.36 |
| 80 | 88.9 | 200 | 94 | 24 | 160 | 6 | 18 | 8 | 4.18 |
| 100 | 114.3 | 235 | 120 | 26 | 190 | 6 | 22 | 8 | 5.87 |
| 125 | 139.7 | 270 | 145 | 28 | 220 | 6 | 26 | 8 | 7.95 |
| 150 | 168.3 | 300 | 174 | 30 | 250 | 6 | 26 | 8 | 9.97 |
